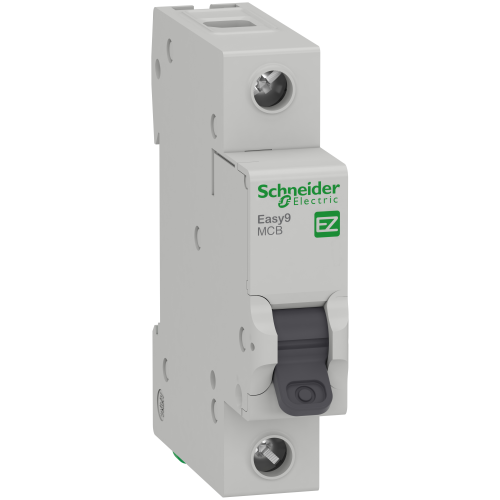

Автоматичний вимикач (АВ) Easy9 - низьковольтне модульне обладнання. Це однополюсний АВ з 1 захищеним полюсом, номінальним струмом 6A In і кривою відключення C. Номінальна відключаюча здатність короткого замикання 4500 А при 230 В змінного струму відповідно до стандарту IEC 60898-1 і 25 кА при 24-48 В постійного струму відповідно до стандарту EN/IEC 60947-2. Повністю відповідає стандарту IEC 60898-1. Захищає від струмів короткого замикання та перевантажень. Він має індикацію несправності на передній панелі за положенням рукоятки (O-I). Цей продукт призначений для житлових і невеликих комерційних будівель. Електрична зносостійкість до 4000 циклів і механічна зносостійкість до 10000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Робоча частота 50 Гц. Він може бути встановлений на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Колір виробу світло-сірий (RAL7035). Розміри: (Ш) 18 мм x (В) 81 мм x (Г) 66,5 мм. Відповідно до стандарту IEC 60529, його ступінь захисту IP20 та IP40 при встановленні в модульній шафі. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.
Характеристики товару
Відключаюча здатність
4.5 кА
Номінальна напруга
230 (змінного струму) В
Ступінь захисту
IP20 відповідно до МЕК 60529 IP
Висота
81 мм
Глибина
66.5 мм
Ширина
18 мм
COS
19GP-SMBFDR
[Ics] номінальна робоча здатність відключенн
4.5 кА 100 % x Icn на 230 В (змінного струму) 50/60 Гц відповідно до МЕК 60898-1
[In] номінальний струм
6 А
[Ue] номінальна робоча напруга
230 В змінний струм 50 Гц
[Uimp] номінальна імпульсна витримувана напру
4 кВ відповідно до МЕК 60898-1
[Ui] номінальна напруга ізоляції
500 В (змінного струму) 50/60 Гц відповідно до МЕК 60898-1
Індикатор положення контакту
Так
Бренд
Schneider Electric
Відносна вологість
95-95 % на -25-60 °C
Відповідність вимогам по ізоляції
Так відповідно до МЕК 60898-1
Виробник
Schneider Electric
Електрична зносостійкість
4000 циклів
Кількість захищених полюсів
1
Кількість модулів Ш = 9 мм
2
Клеми підключення
Термінал тунельного типу (Зверху або знизу) 1-16 мм² гнучкий
