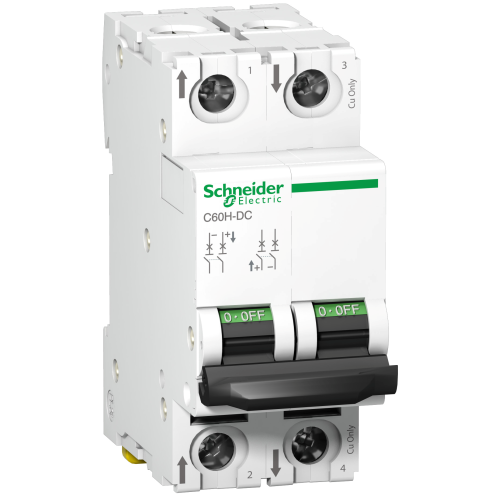

Acti9 C60H-DC це автоматичний вимикач (АВ) постійного струму низької напруги. Це двополюсний автоматичний вимикач з номінальним струмом 1A та кривою відключення C. Номінальна відключаюча здатність при короткому замиканні 20 кА при 220 В постійного струму відповідно до стандарту GB 14048,2. Автоматичний вимикач захищає електричне коло від струмів короткого замикання та перевантаження. Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Acti9 C60H-DC використовується в електричних колах постійного струму та призначені для промислового керування автоматизації, транспорту та відновлюваної енергетики. Він має електричну зносостійкість до 3 000 циклів і механічну зносостійкість до 20 000 циклів. Робоча напруга Ue становить 500 В постійного струму. Номінальна напруга ізоляції Ui становить 500 В постійного струму. Номінальна імпульсна витримувана напруга Uimp становить 6 кВ. Робоча частота 50 Гц або 60 Гц. Призначений для встановлення на DIN-рейку. Його ширина складає 4 модулі по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Вага 0,256 кг. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 при встановленні в щиті. Робоча температура від -25°C до 70°C. Температура зберігання від -40°C до 85°C.
Характеристики товару
Висота над рівнем моря
2000 м
Забезпечення замикання
Замочний
Категорія застосування
Категорія A відповідно до МЕК 60947-2
Код відключаючої здатності
H
Сумісність гребінчастих шин і розподільчих
Зверху або знизу: стандартний
Сумісність продуктів
C60 аксесуари
Кількість полюсів
2P
Часо-струмова характеристика
C тип
Номінальний струм
1 А
Відключаюча здатність
10 кА
Номінальна напруга
500 (постійного струму) В
COS
19GP-SMBFDT
[Ics] номінальна робоча здатність відключенн
7.5 кА 75 % відповідно до МЕК 60947-2 - 440 В (постійного струму)
[Ue] номінальна робоча напруга
500 В ПОСТІЙНИЙ СТРУМ
[Uimp] номінальна імпульсна витримувана напру
6 кВ відповідно до МЕК 60947-2
[Ui] номінальна напруга ізоляції
500 В (постійного струму) відповідно до EN 60947-2
Індикатор положення контакту
Так
Бренд
Schneider Electric
Відповідність вимогам по ізоляції
Так відповідно до EN 60947-2
Виробник
Schneider Electric
Група продукції
Модульне обладнання Acti 9
Електрична зносостійкість
3000 циклів L/R = 2 мс
Захист від витоку струму на землю
Відсутній
Кількість захищених полюсів
2
Кількість модулів Ш = 9 мм
4
Категорія перенапруги
IV
Код сумісності
C60H-DC
Колір
Білий
Країна виробник
Китай
Місцева сигналізація
iндикатор УВІМК/ВИМК
Маса нетто
0.256 кг
Механічна зносостійкість
20000 циклів
Момент затягування
Коло подачі живлення: 2.5-2.5 Н.м Зверху або знизу
