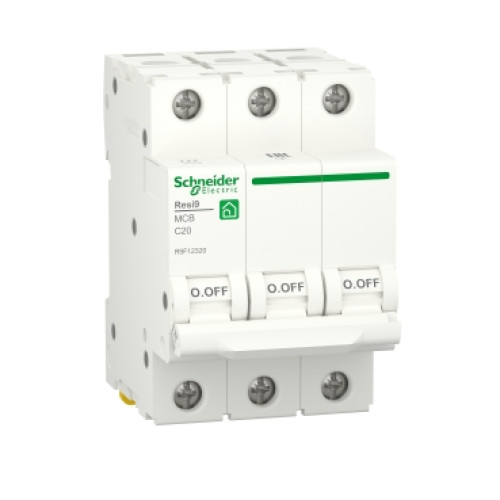

Автоматичний вимикач Schneider Electric 20A C 3P 6kA Resi9 (R9F12320) - це пристрій, який захищає електричні ланцюги від перевантаження та короткого замикання. Його основна функція — автоматично вимкнути електричний струм, коли струм в ланцюзі перевищує безпечний рівень. Автоматичні вимикачі використовуються в житлових, комерційних та промислових приміщеннях для захисту електрообладнання та попередження ризику пожежі чи пошкодження обладнання.
Характеристики товару
Відключаюча здатність
6 кА
Ступінь захисту
IP20 IP
Висота
81 мм мм
Глибина
72 мм мм
Ширина
54 мм мм
COS
19GP-SMBFDR
[In] номінальний струм
20 А
[Ue] номінальна робоча напруга
400 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру
4 кВ
[Ui] номінальна напруга ізоляції
440 В змінний струм
Інструкція
https://download.schneider-electric.com/files?p_Doc_Ref=NNZ7593700
Відносна вологість
95-95 % на 55-55 °C
Виробник
Schneider Electric
Глибина встановлення
44 мм
Група продукції
Модульне об-ння для жит-го будівництва
Довжина зачистки проводів
14 мм
Електрична зносостійкість
10000 циклів
Захист від витоку струму на землю
відсутній
Знак якості
UA TR
Кількість захищених полюсів
3
Кількість модулів Ш = 9 мм
6
Каталог
https://download.schneider-electric.com/files?p_Doc_Ref=UAM-CAT-RESI9-XX
Категорія перенапруги
ІІІ
Клас обмеження
3 відповідно до МЕК 60898-1
Клеми підключення
клеми тунельного типу (Зверху або знизу) - 1...16 мм² - гнучкий
Колір
Білий (RAL 9003)
Країна виробник
Болгарія
Крива відключення
C
Крок підключення
18 мм між фазами
Місцева сигналізація
iндикатор УВІМК/ВИМК
Маса нетто
360 г
Межа магнітного відключення
5...10 x In змінний струм
Механічна зносостійкість
20000 циклів
Момент затягування
2-2 Н.м
Монтажна опора
DIN-рейка
Назва продукту
Resi9 MCB
Область застосування продукту
захист
Опис полюсів
3P
Робоча температура навколишнього середови
-25-60 °C
Серія продукту
Resi9
Спосіб кріплення
Затисканням
Стандарти
МЕК 60898-1
Статус серії
regular
Ступінь забруднення
2 відповідно до МЕК 60898-1
Температура навколишнього повітря для збер
-40-60 °C
Технологія розчеплювача
Тепломагнітний
Тип виробу або компоненту
Автоматичний вимикач
Тип керування
Перемикач
Тип керування
перемикач
Тип мережі
змінний струм
Тропічне виконання
2 відповідно до МЕК 60068-1
Частота мережі
50/60 Гц
