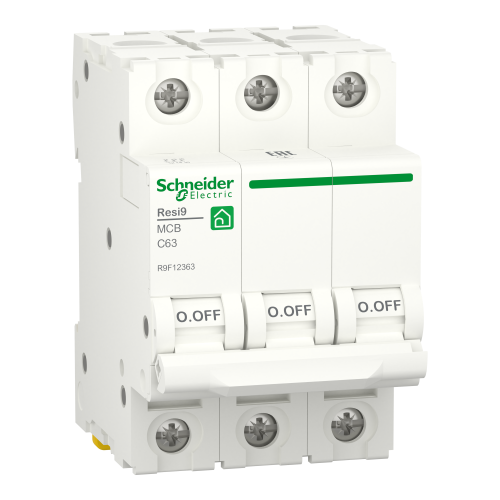

Мініатюрний автоматичний вимикач Resi9. Це 3-полюсний вимикач (три полюси захищенні), з номінальним струмом 63 A та кривою відключення С. Номінальна відключаюча здатність становить до 6000 А при напрузі 400 В АС відповідно до стандарту EN/МЕК 60898-1. Цей продукт відповідає стандарту EN/МЕК 60898-1. Автоматичний вимикач захищає коло від струму короткого замикання та перевантаження. Resi9 призначений для житлового будівництва. Він має електричну витривалість до 10000 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Робоча частота 50 Гц або 60 Гц. Його можна встановити на DIN-рейку. Його ширина становить 6 кроків по 9 мм. Колір виробу білий (RAL9003). Розміри (Ш) 54 мм х (В) 81 мм х (Г) 72 мм. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 в щиті. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 60°C.
Характеристики товару
Кількість полюсів
3P
Часо-струмова характеристика
C тип
Номінальний струм
63 А
Відключаюча здатність
6 кА
Номінальна напруга
400 (змінного струму) В
Ступінь захисту
IP20 IP
Висота
81 мм
Глибина
72 мм
Ширина
54 мм
COS
19GP-SMBFDR
[Ue] номінальна робоча напруга
400 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру
4 кВ
[Ui] номінальна напруга ізоляції
440 В (змінного струму)
Бренд
Schneider Electric
Відносна вологість
95-95 % на 55-55 °C
Виробник
Schneider Electric
Глибина встановлення
44 мм
Група продукції
Модульне об-ння для жит-го будівництва
Довжина зачистки проводів
14 мм
Електрична зносостійкість
10000 циклів
Захист від витоку струму на землю
Відсутній
Знак якості
UA TR
Кількість захищених полюсів
3
Кількість модулів Ш = 9 мм
6
Категорія перенапруги
ІІІ
Клас обмеження
3 відповідно до МЕК 60898-1
Клеми підключення
Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий
