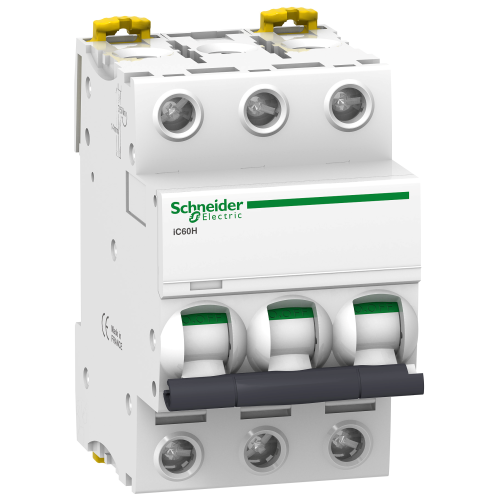

Acti9 iC60H це мультистандартний автоматичний вимикач (АВ) низької напруги з подвійними тунельними клемами. Це трьохполюсний автоматичний вимикач з номінальним струмом 63 А та кривою відключення C. Номінальна відключаюча здатність при короткому замиканні 30 кА при напрузі від 220 до 240 В змінного струму відповідно до стандарту МЕК 60947-2 і 10000 А при напрузі 400 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від короткого замикання та струму перевантаження. Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача, чим скорочує час виявлення проблеми та її вирішення. Зелена смужка VisiSafe гарантує фізичне розмикання контактів, що дозволяє безпечно проводити технічне обслуговування. Механізм миттєвого спрацювання збільшує термін експлуатації. Він має електричну зносостійкість до 10 000 циклів і механічну зносотійкість до 20 000 циклів. Номінальна напруга ізоляції Ui становить 500 В змінного струму. Його клас обмеження 3 (відповідно до МЕК60898-1). Призначений для встановлення на DIN-рейку. Його ширина складає 6 модулів по 9 мм. Ступінь забруднення пристрою 3. Категорія перенапруги IV. Колір виробу білий (RAL9003). Розміри: (Ш) 54 мм x (В) 85 мм x (Г) 78,5 мм. Вага 0,375 кг. Його клеми мають ступінь захисту IP20 (відповідно до МЕК 60529). Робоча температура від -35°C до 70°C. Температура зберігання від -40°C до 85°C.
Характеристики товару
Висота над рівнем моря
0...2000 м
Категорія застосування
Категорія A відповідно до МЕК 60947-2
Код відключаючої здатності
H
Сумісність гребінчастих шин і розподільчих
Зверху або знизу: Так
Кількість полюсів
3P
Часо-струмова характеристика
C тип
Номінальний струм
63 А
Відключаюча здатність
10 кА
Номінальна напруга
125...180 (постійного струму) В
Ступінь захисту
IP20 відповідно до EN 60529 IP
Висота
85 мм
Глибина
78.5 мм
Ширина
54 мм
COS
19GP-SMBFDT
[Ics] номінальна робоча здатність відключенн
15 кА 100 % відповідно до EN 60947-2 - 125...180 В (постійного струму)
[Ue] номінальна робоча напруга
125...180 В ПОСТІЙНИЙ СТРУМ
[Uimp] номінальна імпульсна витримувана напру
6 кВ відповідно до МЕК 60947-2
[Ui] номінальна напруга ізоляції
500 В (змінного струму) 50/60 Гц відповідно до МЕК 60947-2
Індикатор положення контакту
Так
Бренд
Schneider Electric
Відносна вологість
95-95 % на 55-55 °C
Відповідність вимогам по ізоляції
Так відповідно до МЕК 60947-2
Виробник
Schneider Electric
Втрати потужності на полюс
5.6 В
Група продукції
Модульне обладнання Acti 9
Довжина зачистки проводів
14 мм для Зверху або знизу з'єднання
Електрична зносостійкість
10000 циклів
Загальні втрати електроенергії
16.8 В
Захист від витоку струму на землю
Окремий блок
Кількість захищених полюсів
3
Кількість модулів Ш = 9 мм
6
Категорія перенапруги
IV
Клас обмеження
3 відповідно до МЕК 60898-1
Клеми підключення
Одиночна клема (Зверху або знизу) 1-25 мм² гнучкий
