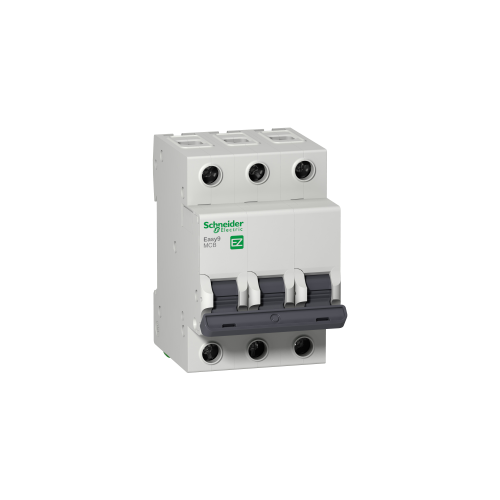

Автоматичний вимикач (АВ) Easy9 - низьковольтне модульне обладнання. Це трьохполюсний АВ з 3 захищеними полюсами та номінальним струмом 50 A In та кривою відключення C. Номінальна відключаюча здатність короткого замикання 4500 А при 230 В змінного струму відповідно до стандарту IEC 60898-1 і 25 кА при 24-48 В постійного струму відповідно до стандарту EN/IEC 60947-2. Повністю відповідає стандарту IEC 60898-1. Захищає від струмів короткого замикання та перевантажень. Він має індикацію несправності на передній панелі за положенням рукоятки (O-I). Цей продукт призначений для житлових і невеликих комерційних будівель. Електрична зносостійкість до 4000 циклів і механічна зносостійкість до 10000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна витримувана напруга Uimp 4 кВ. Робоча частота 50 Гц або 60 Гц. Він може бути встановлений на DIN-рейку. Його ширина становить 6 модулів по 9 мм. Колір виробу світло-сірий (RAL7035). Розміри: (Ш) 54 мм x (В) 81 мм x (Г) 66,5 мм. Відповідно до стандарту IEC 60529, його ступінь захисту IP20 та IP40 при встановленні в модульній шафі. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.
Характеристики товару
Кількість полюсів
3P
Часо-струмова характеристика
C тип
Номінальний струм
50 А
Відключаюча здатність
4.5 кА
Номінальна напруга
400 (змінного струму) В
Ступінь захисту
IP20 відповідно до МЕК 60529 IP
Висота
81 мм
Глибина
66.5 мм
Ширина
54 мм
COS
19GP-SMBFDR
[Ics] номінальна робоча здатність відключенн
4.5 кА 100 % x Icn на 400 В (змінного струму) 50/60 Гц відповідно до МЕК 60898-1
[Ue] номінальна робоча напруга
400 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру
4 кВ відповідно до МЕК 60898-1
[Ui] номінальна напруга ізоляції
500 В (змінного струму) 50/60 Гц відповідно до МЕК 60898-1
Індикатор положення контакту
Так
Бренд
Schneider Electric
Відносна вологість
95-95 % на -25-60 °C
Відповідність вимогам по ізоляції
Так відповідно до МЕК 60898-1
Виробник
Schneider Electric
Група продукції
Модульне об-ння для жит-го будівництва
Електрична зносостійкість
4000 циклів
Кількість захищених полюсів
3
Кількість модулів Ш = 9 мм
6
Клеми підключення
Термінал тунельного типу (Зверху або знизу) 1-35 мм² жорсткий
