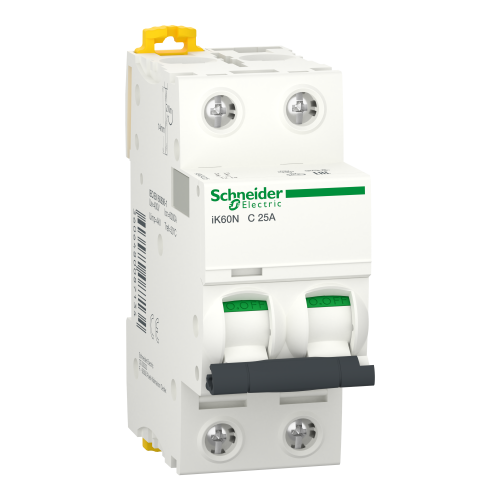

Acti9 iK60N є низьковольтним модульним автоматичним вимикачем (АВ). Це автоматичний вимикач 2P з 2 захищеними полюсами, номінальним струмом 25A і кривою відключення С. Номінальна відключаюча здатність при короткому замиканні складає 6000 А при 230 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від струмів короткого замикання та перевантаження. Він має подвійне кріплення для швидкого демонтажу разом із гребінчастою шинкою. Він має електричну стійкість до 10000 циклів і механічну стійкість до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Робоча частота 50 Гц або 60 Гц. Він може бути встановлений на DIN-рейку для модульної установки. Його ширина становить 4 модулі по 9 мм. Колір виробу білий (RAL9003). Розміри: (Ш) 36 мм x (В) 85 мм x (Г) 78,5 мм. Вага 200г. Має ступінь захисту IP20. Має ступінь захисту IP40 при встановленні у модульному щиті відповідно до стандарту МЕК 60529. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.
Характеристики товару
Кількість полюсів
2P
Часо-струмова характеристика
C тип
Номінальний струм
25 А
Відключаюча здатність
6 кА
Номінальна напруга
230 (змінного струму) В
Ступінь захисту
IP20 відповідно до МЕК 60529 IP
Висота
85 мм
Глибина
78.5 мм
Ширина
36 мм
COS
19GP-SMBFDT
[Ics] номінальна робоча здатність відключенн
6000 А 100 % відповідно до МЕК 60898-1 - 230 В (змінного струму) 50/60 Гц
[Ue] номінальна робоча напруга
230 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напру
4 кВ відповідно до МЕК 60898-1
[Ui] номінальна напруга ізоляції
440 В (змінного струму) 50/60 Гц відповідно до МЕК 60898-1
Індикатор положення контакту
Ні
Бренд
Schneider Electric
Відповідність вимогам по ізоляції
Так відповідно до МЕК 60898-1
Виробник
Schneider Electric
Втрати потужності на полюс
3.1 В
Група продукції
Модульне обладнання Acti 9
Довжина зачистки проводів
14 мм для Зверху або знизу з'єднання
Електрична зносостійкість
10000 циклів
Загальні втрати електроенергії
6.2 В
Захист від витоку струму на землю
Відсутній
Кількість захищених полюсів
2
Кількість модулів Ш = 9 мм
4
Категорія перенапруги
II
Клас обмеження
3 відповідно до МЕК 60898-1
Клеми підключення
Термінал тунельного типу (Зверху або знизу) 1-16 мм² гнучкий
