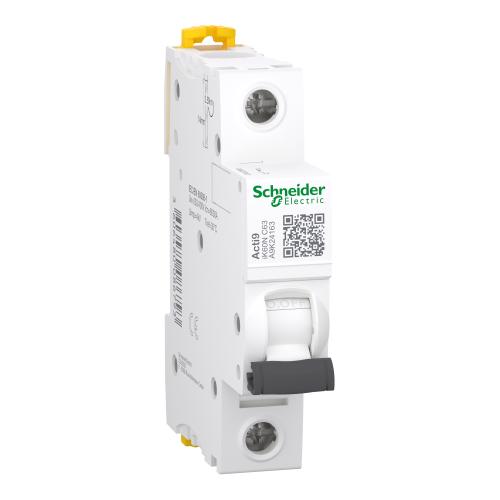

Acti9 iK60N є низьковольтним модульним автоматичним вимикачем (АВ). Це автоматичний вимикач 1P з 1 захищеним полюсом, номінальним струмом 63A і кривою відключення С. Номінальна відключаюча здатність при короткому замиканні складає 6000 А при 230 В змінного струму відповідно до стандарту МЕК 60898-1. Автоматичний вимикач захищає електричне коло від струмів короткого замикання та перевантаження. Він має подвійне кріплення для швидкого демонтажу разом із гребінчастою шинкою. Він має електричну стійкість до 10000 циклів і механічну стійкість до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Номінальна імпульсна витримувана напруга Uimp становить 4 кВ. Робоча частота 50 Гц або 60 Гц. Він може бути встановлений на DIN-рейку для модульної установки. Його ширина становить 2 модулі по 9 мм. Колір виробу білий (RAL9003). Розміри: (Ш) 18 мм x (В) 85 мм x (Г) 78,5 мм. Вага 100г. Має ступінь захисту IP20. Має ступінь захисту IP40 при встановленні у модульному щиті відповідно до стандарту МЕК 60529. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 85°C.
Характеристики товару
Номінальний струм
63 А
Кількість полюсів
1P
Часо-струмова характеристика
C тип
Відключаюча здатність
6 кА
Бренд
Schneider Electric
Номінальна напруга
230 (змінного струму) В
Колір
Білий
Тип напруги
AC
Частота мережі
50/60 Гц
Напруга ізоляції
440 В
Стандарти
МЕК 60898-1
Ступінь захисту
IP20 відповідно до МЕК 60529 IP
Висота
85 мм
Ширина
18 мм
Глибина
78.5 мм
Момент затягування
3.5-3.5 Н.м Зверху або знизу Н·м
Механічна зносостійкість
20000 циклів
COS
19GP-SMBFDT
[Ics] номінальна робоча здатність відключенн
6000 А 100 % відповідно до МЕК 60898-1 - 230 В (змінного струму) 50/60 Гц
[Ue] номінальна робоча напруга
230 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напруга
4 кВ відповідно до МЕК 60898-1
[Ui] номінальна напруга ізоляції
440 В (змінного струму) 50/60 Гц відповідно до МЕК 60898-1
