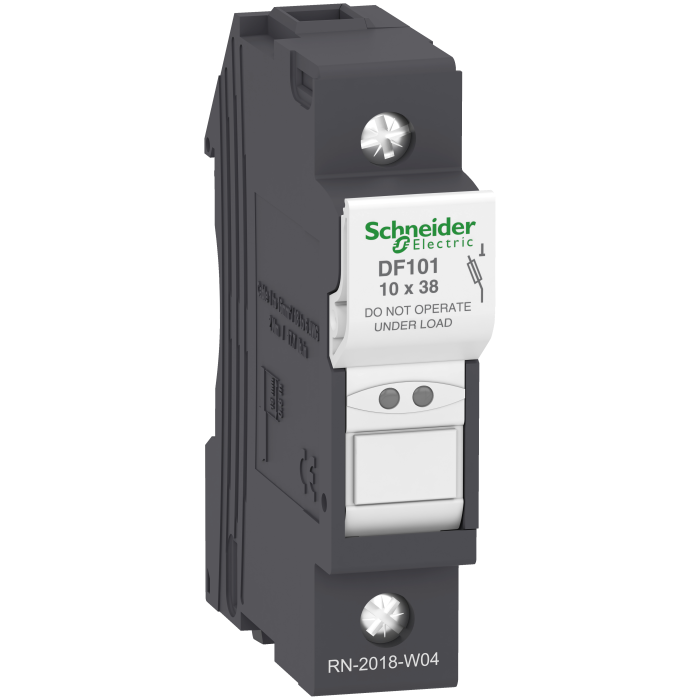

Модульний тримач плавкої вставки TeSys DF, 1 полюс (1P), для захисту ланцюгів керування до 32A/690V. Для використання з плавкими вставками 10x38 мм до 32 А та струмом короткого замикання до 120 кА при 400 В. Компактний (ширина 17,5 мм), його можна використовувати в модульних щитах, закріплення на DIN-рейку 35 мм, підключення здійснюється за допомогою гвинтових клем, замикання навісним замком без аксесуарів. Доступні плавкі вставки (10x38 мм aM, тип gG) і додаткові допоміжні елементи (комплекти для складання тримача плавкої вставки, маркери для затискачів) (замовляються окремо). Продається партіями по 12 штук. Сертифіковано за кількома стандартами (IEC, визнано UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).
Characteristics
120
Бренд
Schneider Electric
Номінальний струм
32 А
Кількість полюсів
1P
Номінальна напруга
690 В
Тип напруги
AC
Тип встановлення
На DIN-рейку
Тип запобіжника
10x38
Розрахунковий струм короткого замикання із запобіжниками
120 кА
Світлодіодний індикатор стану
Ні
Стандарти
EN 45545-2 R22 HL2
Ступінь захисту
IP20
Глибина
61 мм
Ширина
17.5 мм
Висота
79.5 мм
Категорія застосування
DC-20B відповідно до МЕК 60947-3
COS
19GP-INDCTI
[Ie] номінальний робочий струм
32 А на 400 В змінний струм
[Ith] умовний тепловий струм у відкритому вик
32 А на <20 °C
[Ue] номінальна робоча напруга
690 В ПОСТІЙНИЙ СТРУМ
[Uimp] номінальна імпульсна витримувана напруга
6 кВ
[Ui] номінальна напруга ізоляції
690 В змінний струм
Виробник
Schneider Electric
Висота над рівнем моря
0...2000 m
Вогнестійкість
960 °C відповідно до МЕК 60695-2-1
Група продукції
Загальнопромислові контактори
Кількість в одному комплекті
Набір з 12 штук
Категорія перенапруги
ІІІ
Клеми підключення
Гвинтовий затискач 2 кабель(і) 1-6 мм²гнучкий з або без
Код сумісності
DF10
Країна виробник
Франція
Маса нетто
0.042 кг
Момент затягування
2.2 Н.м - з викруткою плоский Ø 5.5 мм Н·м
Монтажна опора
симетрична din-рейка 35 мм
Монтажне положення
вертикальний (допуск: +/- 23°)
Назва пристрою
DF10
Назва продукту
TeSys DF
Опис полюсів
1P
Робоча температура навколишнього середови
-40-70 °C при зниженні температури вище 20°C
Розмір запобіжника
10 x 38 мм
Розсіювана потужність [Вт]
3 В максимальна потужність, що розсіюється запобіжником
Серія продукту
TeSys
Сертифікація виробу
DNV-GL
Стійкість до струму КЗ
120 кА 500 В відповідно до МЕК 60947-3
Статус серії
regular
Ступінь забруднення
3
Сумісність продуктів
DF2CN патрон запобіжника
Температура навколишнього повітря для збер
-40-70 °C
Тип виробу або компоненту
тримач запобіжника
Тип керування
перемикач замикається на замок
