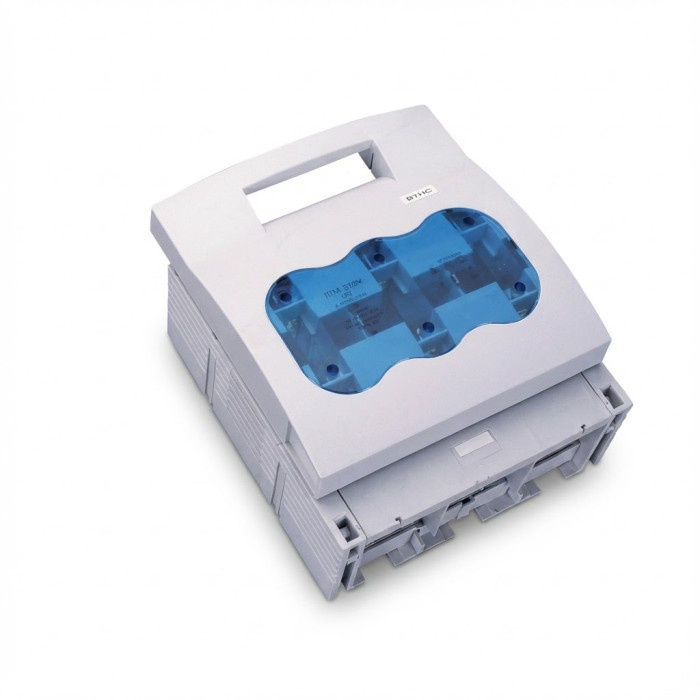

33203 Блок-рубильник Quadron 3 3p 630A, щитовий
Characteristics
Бренд
Woehner
Тип напруги
AC
Тип запобіжника
NH3
Номінальний струм
600 А
Кількість полюсів
3P
Номінальна напруга
690 В
Тип встановлення
На монтажну панель
Розрахунковий струм короткого замикання із запобіжниками
50 кА
Світлодіодний індикатор стану
Ні
Максимальний струм короткого замикання
35.2 кА
Властивості матеріалу основи
Температурна стабільність 125°C, самозагасаючий матеріал відповідає UL94, опір повзучості CTI 200, без галогенів
Габаритні розміри
256 × 300 × 143 (ШхВхГ) мм
Категорія застосування AC (IEC 60947-3)
AC-23B (400В), AC-22B (690В), AC-21B (690В), AC-20B (1000В)
Категорія застосування DC (IEC 60947-3)
DC-22B (440В), DC-21B (440В), DC-20B (1000В)
Максимально допустима імпульсна напруга
6 к В
Максимально допустима напруга
800 В
Номінальна напруга ізоляції
800 В
Розсіювана потужність
36.0 Вт
Термічний струм
15.1 к/1 сек А
Ступінь захисту
IP30
Тип
Вимикач - роз'єднувач напруги
Тип контактів
Підпружинені мідні контакти, посріблені
Вага
4.9 кг
Гарантійний термін
12 місяців
Країна походження
Німеччина
Країна реєстрації бренду
Німеччина
