LV510306 АВТ.ВИМИКАЧ EASYPACT CVS100B TM80D 3P3D

Name: LV510306 АВТ.ВИМИКАЧ EASYPACT CVS100B TM80D 3P3D
SKU: LV510306
Price: 7546 UAH
Availability: InStock

Код товару: LV510306

В наявності

7 546 грн

Характеристики: (дивитися всі)

Номінальний струм

80 А

Кількість полюсів

Відключаюча здатність

25 кА

Тип розчіплювача

Тепломагнітний

Регулювання теплового розчіплювача

0.7...1 x In

Доставка У той же день при замовленні до 12:00 Оплата Сплачуйте швидко та зручно Гарантія Гарантія від виробника 12 місяців

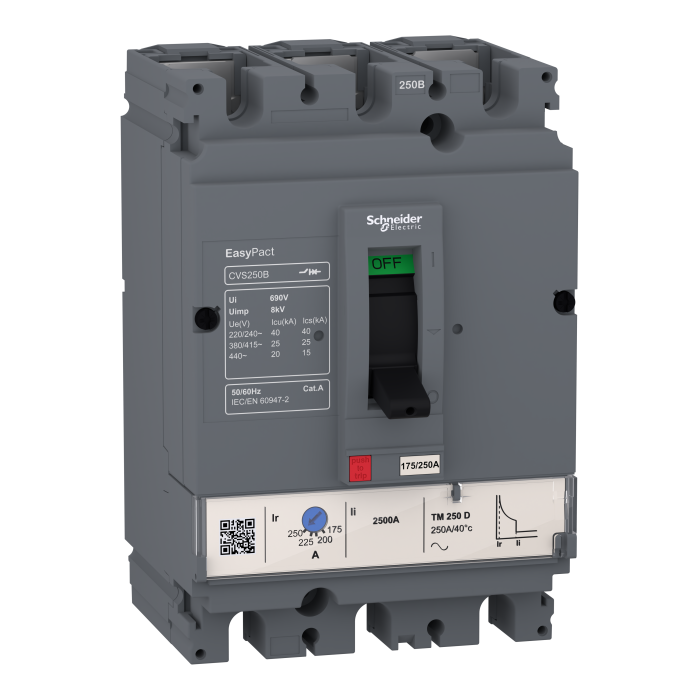

EasyPact CVS100B — це 3-полюсний стаціонарний автоматичний вимикач з високим рівнем продуктивності та економічною функціональністю. Це оптимальний вибір для захисту невеликих і середніх будівель. Відключаюча здатність (Icu) становить 25 кА середньоквадратичного значення при 415 В змінного струму 50/60 Гц. Робоча напруга 440 В змінного струму 50/60 Гц. У цей продукт вбудовано термомагнітний розчіплювач (TMD) номіналом 80 А. Розчіплювач TMD забезпечує регульований тепловий захист від перевантаження та фіксований магнітний захист. Ця версія з 3 полюсами (105 мм x 161 мм x 86 мм) поставляється з різними додатковими функціями та аксесуарами. EasyPact CVS100B відповідає міжнародним стандартам (IEC 60947, CCC, EAC). Його можна встановлювати в розподільні щити з ізоляцією класу II, оскільки це пристрій з фронтальною установкою класу II (IEC 60664-1).

Characteristics

Номінальний струм

80 А

Кількість полюсів

Відключаюча здатність

25 кА

Тип розчіплювача

Тепломагнітний

Регулювання теплового розчіплювача

0.7...1 x In

Регулювання магнітного розчіплювача

Фіксований

Бренд

Schneider Electric

Тип напруги

Ширина

105 мм

Висота

161 мм

Глибина

86 мм

Частота мережі

50/60 Гц Гц

Стандарти

МЕК 60947-2

COS

19GP-SMBCBL

How to video

https://youtu.be/hqIVHf9vM1A

[Ics] номінальна робоча здатність відключенн

40 кА на 220/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2

[Uimp] номінальна імпульсна витримувана напруга

8 кВ відповідно до МЕК 60947-2

Індикатор положення контакту

так

Верхнє з'єднання

Фронтальний

Виробник

Schneider Electric

Група продукції

Вимикачі в литому корпусі до 630А

Діапазон тривалої затримки спрацьовування

0.7...1 x In

Діапазон уставок миттєвого захисту Ii

фіксовані

Електрична зносостійкість

12000 циклів 415 В In відповідно до МЕК 60947-2

З'єднання з нижньої сторони

фронтальний

Захист від витоку струму на землю

відсутній

Категорія застосування

категорія A

Клас захисту від ураження електричним стру

Клас II

Клеми підключення

Гвинтове з'єднання

Код відключаючої здатності

Код сумісності

CVS100

Країна виробник

Китай

Крок підключення

35 мм

Маса нетто

1.5 кг

Межі регулювання теплового захисту

56-80 А

Механічна зносостійкість

30000 циклів

Монтажна опора

задня панель

Назва пристрою

CVS100B

Назва продукту

EasyPact CVS

Найменування розчеплювача

TM-D

Налаштування тривалої витримки часу

фіксований

Номінал розчеплювача

80-80 А на 40 °C

Номінальна робоча напруга

440 В

Область застосування продукту

Розподіл

Опис захищених полюсів

Робоча температура навколишнього середови

-25-70 °C

Серія продукту

EasyPact CVS

Сертифікація виробу

GOST

Спосіб кріплення

Фіксація

Статус серії

regular

Ступінь забруднення

3 відповідно до МЕК 60664-1

Ступінь захисту

IP40

Температура навколишнього повітря для збер

-50-85 °C

Технологія розчеплювача

Тепломагнітний

Тип виробу або компоненту

Автоматичний вимикач

Тип захисту

Захист від короткого замикання (магнітний)

Тип керування

Перемикач

Тип мережі

Змінний струм

Уставка струму Ir захисту з тривалою витримк

Регулюємі

Уставка струму миттєвого спрацювання

640 A
