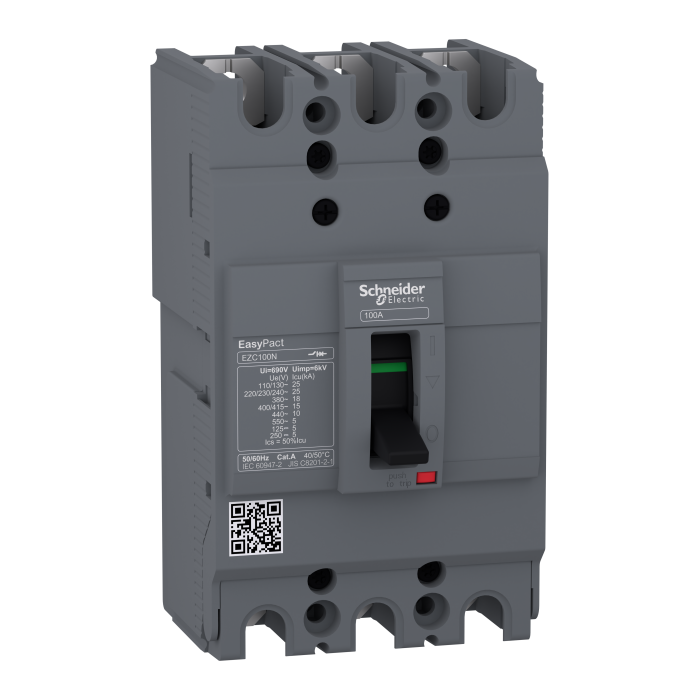

EasyPact EZC100N - це 3-полюсний фіксований автоматичний вимикач, призначений для захисту електроустановок низької напруги. Він використовується для стандартних застосувань у промисловості та будівлях, пропонуючи хорошу продуктивність за конкурентоспроможною ціною. Відключаюча здатність (Icu) становить 15 кА середньоквадратичного значення при 415 В змінного струму 50/60 Гц. Робоча напруга становить 550 В змінного струму 50/60 Гц або 250 В постійного струму. Номінальний струм термомагнітного розчіплювача становить 100 А. Вимикач забезпечує фіксований захист від перевантаження та миттєвий захист від надструму. Ця версія з 3 полюсами (75 мм x 130 мм x 60 мм) поставляється з різними додатковими функціями та аксесуарами. Easypact EZC100N відповідає міжнародним стандартам (IEC 60947, UL 508) і морським сертифікатам.
Characteristics
Бренд
Schneider Electric
Тип розчіплювача
Тепломагнітний
Кількість полюсів
3P
Номінальний струм
100 А
Відключаюча здатність
50 кА
Регулювання теплового розчіплювача
Фіксований
Регулювання магнітного розчіплювача
Фіксований
Тип напруги
AC
Ширина
75 мм
Висота
130 мм
Глибина
60 мм
Частота мережі
50/60 Гц Гц
Стандарти
JIS C8201-2-2
COS
19GP-SMBCBL
How to video
https://youtu.be/jtOCfGky7TI
[Ics] номінальна робоча здатність відключенн
7.5 кА на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
[Ue] номінальна робоча напруга
250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
[Uimp] номінальна імпульсна витримувана напруга
6 кВ відповідно до МЕК 60947-2
[Ui] номінальна напруга ізоляції
690 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Відповідність вимогам по ізоляції
Так відповідно до МЕК 60947-2
Верхнє з'єднання
Фронтальний
Виробник
Schneider Electric
Група продукції
Вимикачі в литому корпусі до 630А
Електрична зносостійкість
категорія A: 1500 циклів 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
