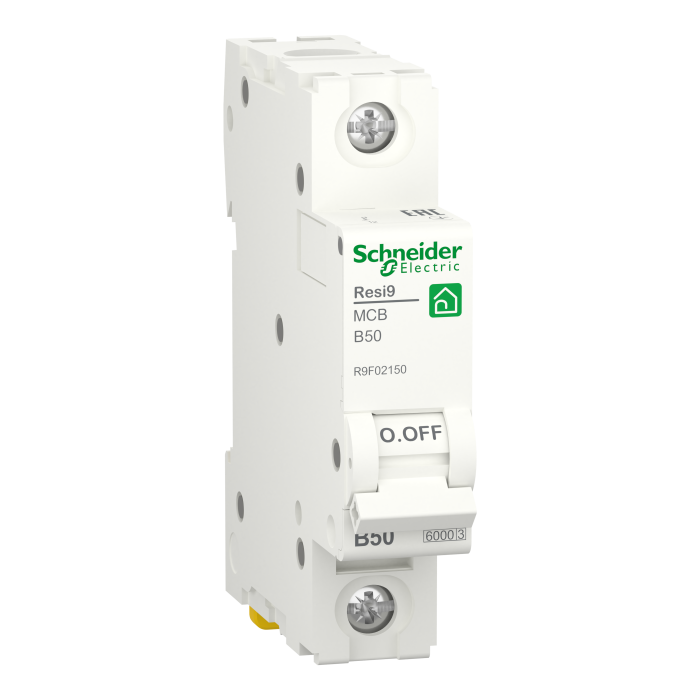

Мініатюрний автоматичний вимикач Resi9. Це 1-полюсний вимикач, з номінальним струмом 50 A та кривою відключення В. Номінальна відключаюча здатність становить до 6000 А при напрузі 230 В АС відповідно до стандарту EN/МЕК 60898-1. Цей продукт відповідає стандарту EN/МЕК 60898-1. Автоматичний вимикач захищає коло від струму короткого замикання та перевантаження. Resi9 призначений для житлового будівництва. Він має електричну витривалість до 10000 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 230 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Робоча частота 50 Гц або 60 Гц. Його можна встановити на DIN-рейку для модульної установки. Його ширина становить 2 кроки по 9 мм. Колір виробу білий (RAL9003). Розміри (Ш) 18 мм х (В) 81 мм х (Г) 72 мм. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 в щиті. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 60°C.
Characteristics
Номінальний струм
50 А
Кількість полюсів
1P
Часо-струмова характеристика
B тип
Відключаюча здатність
6 кА
Тип напруги
AC
Бренд
Schneider Electric
Номінальна напруга
230 (змінного струму) В
Ширина
18 мм
Глибина
72 мм
Висота
81 мм
Ступінь захисту
IP20
Стандарти
МЕК 60898-1
Частота мережі
50/60 Гц
Напруга ізоляції
440 В
COS
19GP-SMBFDR
[Ue] номінальна робоча напруга
230 В змінний струм 50/60 Гц
[Uimp] номінальна імпульсна витримувана напруга
4 кВ
[Ui] номінальна напруга ізоляції
440 В (змінного струму)
Відносна вологість
95-95 % на 55-55 °C
Виробник
Schneider Electric
Глибина встановлення
44 мм
Група продукції
Модульне об-ння для жит-го будівництва
Довжина зачистки проводів
14 мм
Електрична зносостійкість
10000 циклів
Захист від витоку струму на землю
Відсутній
Знак якості
EAC
Кількість захищених полюсів
1
Кількість модулів Ш = 9 мм
2
Клас обмеження
3
Клеми підключення
Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий
