6 242 грн

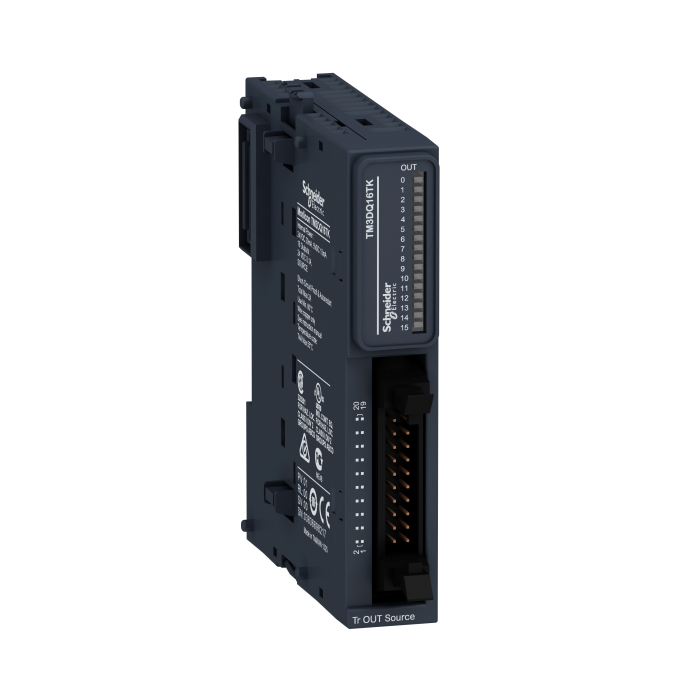

Модуль TM3 Schneider Electric 16 ВИХ ТРАНЗ HE10

Модуль TM3 Schneider Electric 16 ВИХ ТРАНЗ HE10
Модуль TM3 Schneider Electric 16 ВИХ ТРАНЗ HE10
Модуль TM3 Schneider Electric 16 ВИХ ТРАНЗ HE10
Модуль TM3 Schneider Electric 16 ВИХ ТРАНЗ HE10
Модель: TM3DQ16TK
Есть в наличии
6 242 грн
Характеристики: (смотреть все)
COS
19PR-INDMCT
Ізоляція
неізольований між виходами
Бренд
Schneider Electric
Вібростійкість
3 gn на 8.4-150 Гц на панель
Відносна вологість
10-95 %, без конденсату (у сховищі)
Доставка У той же день при замовленні до 12:00 Оплата онлайн Оплачивайте быстро и удобно Гарантия Гарантия от производителя 12 месяцев
Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль дискретного виводу забезпечує 16 транзисторних виходів з вихідною (позитивною) логікою. Це вихідний модуль із вихідною напругою 24 В постійного струму та струмом споживання 20 мА при 24 В постійного струму через роз’єм шини. Цей продукт здатний керувати частотними перетворювачами або будь-яким пристроєм, оснащеним входом струму або напруги. Існує ізоляція між виходом і джерелом живлення при 1500 В змінного струму, вихід і внутрішня логіка при 500 В змінного струму. Він оснащений розємними виходами HE-10 для електричного підключення з регулюванням кроку виходів 3,81 мм. Це продукт з ступенем захисту IP20. Його розміри: 21,4 мм (ширина) x 81,3 мм (глибина) x 90 мм (висота). Важить 0,72 кг. Цей продукт сертифікований CE, CULus і C-Tick. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.
Characteristics
COS
19PR-INDMCT
Ізоляція
неізольований між виходами
Бренд
Schneider Electric
Вібростійкість
3 gn на 8.4-150 Гц на панель
Відносна вологість
10-95 %, без конденсату (у сховищі)
Виробник
Schneider Electri
Висота
90 мм
Висота зберігання
0-3000 м
Висота над рівнем моря
0...2000 м
Глибина
81.3 мм
Електричне з'єднання
Роз'єм HE-10для виходів
Електромагнітна емісія
випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011
Кількість дискретних виходів
16
Кількість дискретних входів/виходів
16
Країна виробник
Китай
Логіка дискретного виходу
позитивна логіка (джерело)
Місцева сигналізація
для стан виходу 1 світлодіод на канал (зелений)
Максимальна дальність кабелю між пристроям
неекранований кабель <5 м для транзисторний вихід
Максимальне навантаження лампи розжарюван
<9.6 В для транзисторний вихід
Максимальне просідання напруги
<0.4 В
Максимальний струм витоку
0.1 мА для транзисторний вихід
Маркування
CE
Маса нетто
0.72 кг
Монтажна опора
плата або панель із монтажним набором
Напруга дискретного виходу
24 В постійного струму для транзисторний вихід
Робоча температура навколишнього середови
-10-55 °C горизонтальна установка
Серія продукту
Modicon TM3
Сертифікація виробу
cULus HazLoc
Споживання струму
20 мА на 24 В постійний струм на через роз'єм комунікаційної шини (у стані увімкнено)
Стійкість до імпульсних перенапруг
1 кВ I/O Звичайний режим відповідно до МЕК 61000-4-5 DC
Стійкість до електромагнітного поля
1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду
4 кВ при контакті відповідно до МЕК 61000-4-2
Стійкість до кондуктивних перешкод
3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)
Стійкість до магнітних полів
30 А/м 50/60 Гц відповідно до МЕК 61000-4-8
Стійкість до швидких перехідних процесів
1 кВ для I/O відповідно до МЕК 61000-4-4
Стандарти
МЕК 61131-2
Статус серії
regular
Струм дискретного виходу
100 мА для транзисторний вихід
Ступінь забруднення
2
Ступінь захисту
IP20 із захисною кришкою
Сумісність серії
Modicon M262
Температура навколишнього повітря для збер
-25-70 °C
Тип виробу або компоненту
Модуль дискретних виходів
Тип дискретного виходу
транзистор
Ударостійкість
15 gn для 11 мс
Час реакції
450 мкс (вимкнення)
Ширина
21.4 мм
