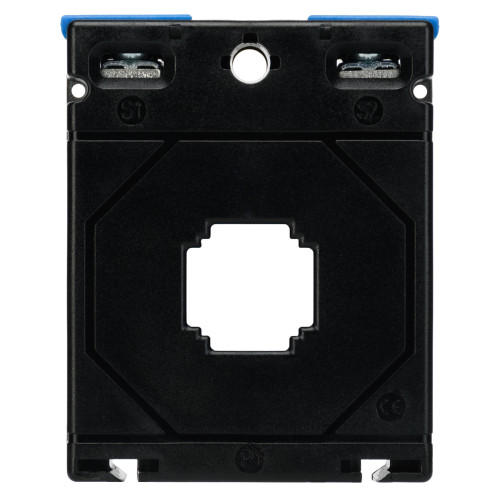

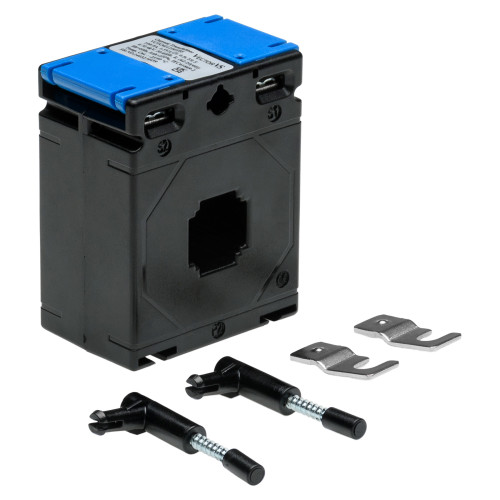

Трансформатор тока высокоточный 20.5х12.5 100/5А (0.5S=1.5VA) Orient VS

Name: Трансформатор тока высокоточный 20.5х12.5 100/5А (0.5S=1.5VA) Orient VS
Brand: Orient VS
Price: 1471 UAH
Availability: InStock

Производитель: Orient VS

Код товара: VCTC621100Y05

Есть в наличии

1 471 грн

Нашли данный товар дешевле?

Характеристики: (смотреть все)

Вторичный ток

5 А

Испытательное напряжение

3 кВ x 1’ 50 Гц

Первичный ток

100 А

Класс точности

0.5s

Для шины шириной

20 мм

Доставка Быстрая доставка по Украине Оплата онлайн Оплачивайте быстро и удобно Гарантия Гарантия от производителя 12 месяцев

Описание товара
Характеристики

Трансформаторы тока 20.5х12.5 100/5А (Сеия VCTС621)

Трансформатор тока (ТС) - это электротехническое устройство, которое используется для измерения силы тока в электросетях, а также для обеспечения электрической изоляции между высоковольтной частью системы и измерительными приборами. Его главная задача - снижение высоких значений тока до безопасного уровня, что позволяет точно проводить измерения и обеспечивать эффективную работу релейной защиты.

Принцип работы трансформатора тока

Трансформатор тока работает на основе явления электромагнитной индукции. Его первичная обмотка подключается к силовой сети, через которую протекает высокий ток. Вторичная обмотка формирует пропорционально пониженный ток, определяемый коэффициентом трансформации. Это позволяет безопасно передавать измерительные сигналы без риска перегрузки оборудования.

Особенности серии VCTC

Трансформаторы серии VCTC разработаны для применения в электроустановках переменного тока с частотой 50-60 Гц. Они обеспечивают высокую точность передачи измерительных сигналов и надежную изоляцию, что делает их оптимальным выбором для систем энергомониторинга, автоматизации и релейной защиты.

Благодаря прочной конструкции и качественным материалам, трансформаторы этой серии обеспечивают долговечную и стабильную работу даже в сложных эксплуатационных условиях.

Характеристики товара

Вторичный ток

5 А

Испытательное напряжение

3 кВ x 1’ 50 Гц

Первичный ток

100 А

Класс точности

0.5s

Для шины шириной

20 мм

Класс изоляции

Клас E

Тип

Прохідний

Степень защиты

20/00 IP

Материал

UL 94-V0

Бренд

Vector VS

Динамическая устойчивость

2.5 x Ith

Длительная перегрузка

1.2 In А

Коэффициент трансформации

100/5

Максимальное сечение присоединения вторичных цепей

6 мм²

Монтаж на панель

Так

Нагрузка (кл. точ. 0,5S)

1.5ВА

Напряжение изоляции

0.72 к В

Отверстие для кабеля

Ø18 мм

Отверстие для шины

20.5 × 12.5 мм

Серия

VCTC621

Сертификаты

IEC/EN 61869-1, IEC/EN 61869-2

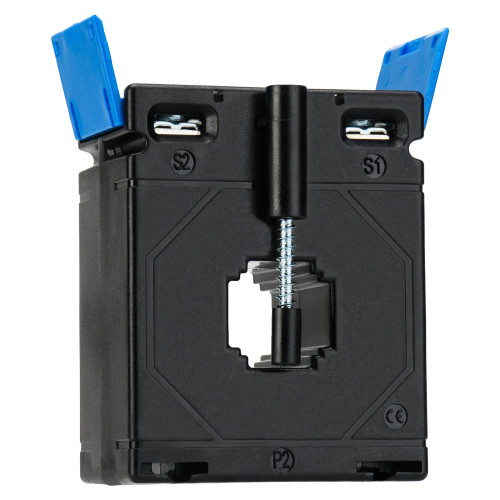

Система фиксации шпильками

Так

Средняя наработка на отказ

300 000 г, термін експлуатації 25 років год

Страна происхождения

Індія

Страна регистрации бренда

Україна

Температура хранения

-40...+80 °C

Температура эксплуатации

-25...+50 °C

Термический ток

60 In А

Тип трансформатора

Високоточний

Установка на DIN-рейку

Так

Фиксация шиной

Немає

Частота сети

50/60 Гц
