Характеристики товару
[Us] номінальна напруга живлення
200..240 В - 15...10 %
Ізоляція
електрична між силовою частиною та системою керування
Інтегрований гальмівний резистор
ні
Апаратний інтерфейс
2-провідний RS 485
Базовий струм навантаження при високому пе
7.5 А
Вібростійкість
1,5 мм від вершини до вершини (f = 3-13 Гц) - привід, змонтований на симетричній DIN-рейці - відповідно до МЕК 60068-2-6
Висота над рівнем моря
<=1000 м без зниження номінальних характеристик
Вихідна частота приводу
0.5-400 Гц
Виявлена мінімальна ширина позначки
IP20
Втрати потужності на пристрій залежно від с
72.0 В
Втрати потужності не залежать від статично
11.0 В
Граничне значення ЕМС (відповідає вимогам)
так
Дозволено застосування в побутових і комер
ні
Дозволено застосування в промислових зонах
так
Допустиме відхилення напруги мережі
10%
Допустиме відхилення частоти мережі
5%
Електромагнітна емісія
наведені перешкоди з вбудованим ЕМС-фільтром навколишнє середовище 1, категорія C2 відповідно до МЕК 61800-3 2, 4, 8, 12 і 16 кГц екранований кабель двигуна <10 м
Електромагнітна сумісність
тест на стійкість до перепадів та переривань напруги відповідно до МЕК 61000-4-11
Електромагнітний фільтр
вбудований
З функцією безпечної зупинки 1 (SS1)
ні
З функцією безпечної зупинки 2 (SS2)
ні
З функцією безпечної зупинки роботи (SOS)
ні
З функцією безпечної програмованої логіки
ні
З функцією безпечного відключення моменту (
ні
З функцією безпечного контролю швидкості (SS
ні
З функцією безпечного напрямку (SDI)
ні
З функцією безпечного обмеження положення (
ні
З функцією безпечного обмеження швидкості (
ні
З функцією безпечного положення (SP)
ні
З функцією безпечного управління гальмами (
ні
Значення ємності ланки постійного струму
1410.0 мкФ
Ймовірний струм КЗ [Isc]
1 кА
Кількість аналогових виходів
1
Кількість аналогових входів
1 шт
Кількість в одному комплекті
комплект з 7 шт
Кількість дискретних виходів
2
Кількість дискретних входів
4
Кількість релейних виходів
1
Клас навколишнього середовища (при експлуа
клас 3S2 згідно з IEC 60721-3-3
Клас навколишнього середовища (при зберіга
клас 1S2 згідно з IEC 60721-3-1
Клас навколишнього середовища (при транспо
клас 2S1 згідно з IEC 60721-3-2
Компенсація ковзання ротора
встановлений на заводі
Конкретне застосування виробу
прості машини та механізми
Конструкція перетворювача частоти
перетворювач напруги
Контур регулювання
регульований ПІД-регулятор
Короткочасне перевищення моменту
150-170 % від номінального крутного моменту двигуна
Лінійне прискорення і уповільнення
U
Лінійний струм
14.9 А при 120 В (важкий режим роботи)
Макс. прискорення при вібраційному наванан
10 м/с² при 13...200 Гц
Макс. прискорення при вібронапрузі (при екс
10 м/с² при 13...200 Гц
Макс. прискорення при ударному впливі (при е
150 м/с² при 11 мс
Макс. прискорення при ударному наванантаже
150 м/с² при 11 мс
Максимальна вихідна напруга
240 В
Максимальна вихідна частоста
4 кГц
Максимальний вхідний струм
14.9 А
Максимальний прогин при вібраційному наван
1,5 мм при 2...13 Гц
Максимальний струм запобіжника
12.5 А
Максимальний струм перехідного процесу
12.4 А впродовж 2 с (важкий режим роботи)
Максимальний струм у сталому режимі
7.5 А при 4 кГц
Метод доступу
сервер Modbus послідовний
Можлива робота у 4 квадрантах
ні
Можливий 1 фазний низький струм
ні
Номінальна вихідна потужність
1500.0 В
Номінальна частота перемикання
4 кГц
Номінальний вихідний струм
7.5 А
Об'єм охолоджуючого повітря
16 м³/год
Підтримуваний протокол для AS-Interface Safety at Work
ні
Підтримуваний протокол для ASI
ні
Підтримуваний протокол для BACnet
ні
Підтримуваний протокол для CAN
ні
Підтримуваний протокол для Data-Highway
ні
Підтримуваний протокол для DeviceNet
ні
Підтримуваний протокол для DeviceNet Safety
ні
Підтримуваний протокол для EtherNet/IP
ні
Підтримуваний протокол для Foundation Fieldbus
ні
Підтримуваний протокол для INTERBUS
ні
Підтримуваний протокол для INTERBUS-Safety
ні
Підтримуваний протокол для KNX
ні
Підтримуваний протокол для LON
ні
Підтримуваний протокол для Modbus
так
Підтримуваний протокол для PROFIBUS
ні
Підтримуваний протокол для PROFINET CBA
ні
Підтримуваний протокол для PROFINET IO
ні
Підтримуваний протокол для PROFIsafe
ні
Підтримуваний протокол для SafetyBUS P
ні
Підтримуваний протокол для SERCOS
ні
Підтримуваний протокол для SUCONET
ні
Підтримуваний протокол для TCP/IP
ні
Підтримуваний протокол для інших магістрал
ні
Помилка лінеаризації
+/- 0,3 % максимального значення для аналоговий вхід
Постійна часу
20 мс +/- 1 мс для зміни завдання
Потужність двигуна [к.с.]
2 к.с
Потужність двигуна [кВт]
1.5 кВт
Присутній оптичний інтерфейс
ні
Присутній робочий елемент
так
Протокол порту обміну даними
Modbus
Робоча температура повітря
50-60 °C зі зниженням струму на 2,2 % на °C
Робоче положення
вертикальне, +/- 10 градусів
Роздільна здатність за частотою
пульт 0,1 Гц
Розсіювана потужність [Вт]
примусове охолодження: 72.0 В
Служба обміну даними
читати ідентифікацію пристрою (43)
Спосіб збірки
з тепловідвідним радіатором
Температура середовища при транспортуванн
-25-70 °C
Тип гальмування
постійним струмом
Тип захисту
Тепловий захист двигуна i2t
Тип поляризації
відсутній повний опір
Тривалість вибірки
10 мс для аналоговий вхід
Ударостійкість
15 gn для 11 мс відповідно до МЕК 60068-2-27
Форма керуючої дії асинхронним двигуном
Квадратичне співвідношення напруга/частота
Формат даних
8 біт, конфігурується непарний, парний або без парності
Частота мережі живлення
50/60 Гц ±5 %
Частота перемикання
4..16 кГц з коефіцієнтом зниження
Швидкісний діапазон
Січ.20
Швидкість передачі
38,4 кбіт/с
Повна потужність
3.6 кВА при 240 В (важкий режим роботи)
Матеріал корпусу
пластиковий
Відносна вологість
5-95 % без крапель води відповідно до МЕК 60068-2-3
Виробник
Schneider Electric
Група продукції
Комп перетвор частоти та пристр пл пуску
Категорія перенапруги
клас III
Країна виробник
Індонезія
Момент затягування
1.2 Н.м
Робоча температура навколишнього середови
-10-60 °C

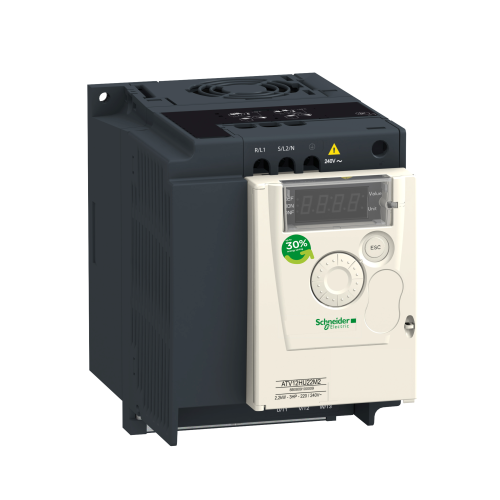

Серія продукту
Altivar 12
Спосіб кріплення
Монтаж в шафу
Температура навколишнього повітря для збер
-25-70 °C
Тип виробу або компоненту
Перетворювач частоти
Частота мережі
50...60 Гц Гц
