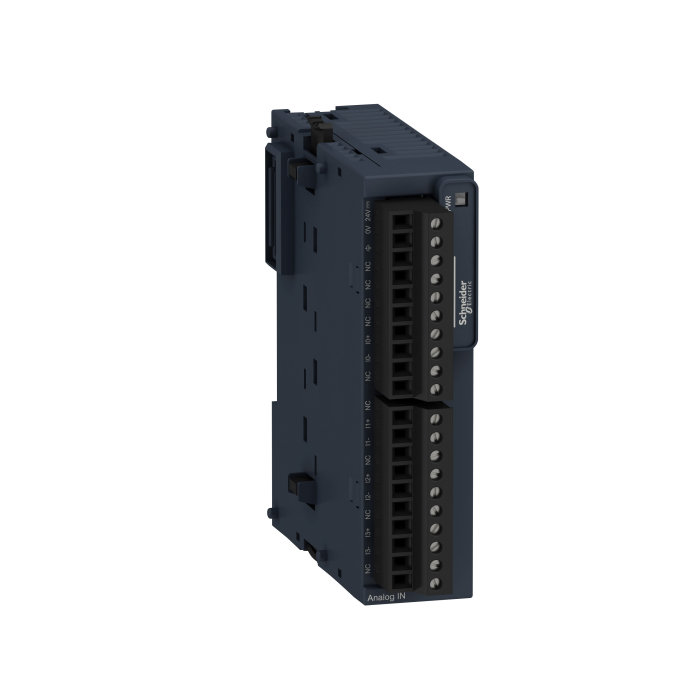

Модуль TM3 Schneider Electric 4 ТЕМП ВХ

Name: Модуль TM3 Schneider Electric 4 ТЕМП ВХ
SKU: TM3TI4
Price: 11048 UAH
Availability: InStock

Код товару: TM3TI4

В наявності

11 048 грн

Характеристики: (дивитися всі)

COS

19PR-INDMCT

[Us] номінальна напруга живлення

24 В постійний струм

Ізоляція

між входом і внутрішньою логікою в 500 В змінний струм

Абсолютна похибка виміру

+/- 0.2 % повної шкали на 25 °C для термопара N 0...1300 °C

Бренд

Schneider Electric

Доставка У той же день при замовленні до 12:00 Оплата Сплачуйте швидко та зручно Гарантія Гарантія від виробника 12 місяців

Цей продукт є частиною лінійки Modicon TM3, пропозиції модулів введення/виведення розширення для Modicon M221, M241, M251 і M262. Модуль аналогового введення забезпечує 4 входи з роздільною здатністю 16 біт і 15 біт + знак. Це вхідний модуль із номінальною напругою живлення 24 В постійного струму та струмом споживання 45 мА/50 мА при 5 В постійного струму через роз’єм шини, 35 мА/40 мА при 24 В постійного струму через зовнішнє джерело живлення. Цей продукт здатний керувати приводами зі змінною швидкістю або будь-яким пристроєм, оснащеним входом струму або напруги. Існує ізоляція між входом і живленням при 1500 В змінного струму, входом і внутрішньою логікою при 500 В змінного струму. Він оснащений знімною гвинтовою клемою для електричного підключення з регулюванням кроку 3,81 мм для входів і живлення. Це продукт з ступенем захисту IP20. Його розміри: 23,6 мм (ширина) x 70 мм (глибина) x 90 мм (висота). Важить 0,11 кг. Цей продукт сертифікований CE. Він відповідає стандартам EN/IEC 61131-2 і EN/IEC 61010-2-201. Цей модуль сумісний з логічним контролером Modicon M262, Modicon M241, Modicon M251 і Modicon M221. Він підтримує тип рейки TH35-15, TH35-7,5, що відповідає стандарту IEC 60715, і пластину або панель з монтажним набором. Модулі розширення Modicon TM3 були розроблені з простим механізмом взаємоблокування. Роз’єм розширення шини використовується для розподілу даних і живлення при складанні модулів Modicon TM3 з логічними контролерами. Підвищте продуктивність свого контролера за допомогою системи введення/виведення Modicon TM3, спеціально розробленої для логічних контролерів Modicon M221, M241 і M251.

Characteristics

COS

19PR-INDMCT

[Us] номінальна напруга живлення

24 В постійний струм

Ізоляція

між входом і внутрішньою логікою в 500 В змінний струм

Абсолютна похибка виміру

+/- 0.2 % повної шкали на 25 °C для термопара N 0...1300 °C

Бренд

Schneider Electric

Вібростійкість

3 gn на 8.4-150 Гц на DIN-рейка

Відносна вологість

10-95 %, без конденсату (у сховищі)

Відхилення температури

+/- 0,01 % FS/°C

Виробник

Schneider Electric

Висота

90 мм

Висота зберігання

0-3000 м

Висота над рівнем моря

0...2000 м

Вхідний повний опір

>= 1 МОм датчик температури

Глибина

70 мм

Допустиме тривале перевантаження

40 мА, аналоговий тип входу: струм

Електричне з'єднання

10 x 1.5 мм² знімна гвинтова клемна колодка з крок 3,81 мм настройка для входів

Електромагнітна емісія

випромінювані перешкоди - випробувальний рівень: 47 dBμV/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011

Значення молодшого біта

0.1 °Cтермоелектричний

Кількість аналогових входів

4 шт

Країна виробник

Китай

Мінімальне спотворення ширини імпульсу/тре

IP20

Місцева сигналізація

для PWR 1 СВІТЛОДІОД (зелений)

Маркування

Маса нетто

0.11 кг

Межі напруги живлення

20.4-28.8 В

Монтажна опора

плата або панель із монтажним набором

Нелінійність

+/- 0,2 %FS

Перехресне наведення

<= 1 LSB

Робоча температура навколишнього середови

-10-35 °C вертикальна установка

Роздільна здатність аналогового входу

15 bits + знак

Серія продукту

Modicon TM3

Сертифікація виробу

cULus HazLoc

Споживання струму

40 мА на 24 В постійний струм на через зовнішнє джерело живлення

Стійкість до імпульсних перенапруг

1 кВ вхід Звичайний режим відповідно до МЕК 61000-4-5

Стійкість до електромагнітного поля

1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3

Стійкість до електростатичного розряду

4 кВ при контакті відповідно до МЕК 61000-4-2

Стійкість до кондуктивних перешкод

3 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)

Стійкість до коротких переривів споживання

10 мс

Стійкість до магнітних полів

30 А/м відповідно до МЕК 61000-4-8

Стійкість до швидких перехідних процесів

1 кВ відповідно до МЕК 61000-4-4 (I/O)

Стабільність та повторюваність характерис

+/-0,5 %FS

Стандарти

МЕК 61131-2

Статус серії

regular

Ступінь забруднення

Сумісність серії

Modicon M262

Температура навколишнього повітря для збер

-25-70 °C

Тип аналогового входу

Pt 1000 датчик температури - 200...600 °C

Тип виробу або компоненту

Модуль аналогових входів

Тип кабелю

екранована вита пара <30 м для Вхід ланцюг

Тривалість вибірки

100 мс, аналоговий тип входу: датчик температури

Ударостійкість

15 gn для 11 мс

Час перетворення

10 мс + 10 мс на канал + 1 цикл контролера для аналогових входів напруга/струм

Ширина

23.6 мм
