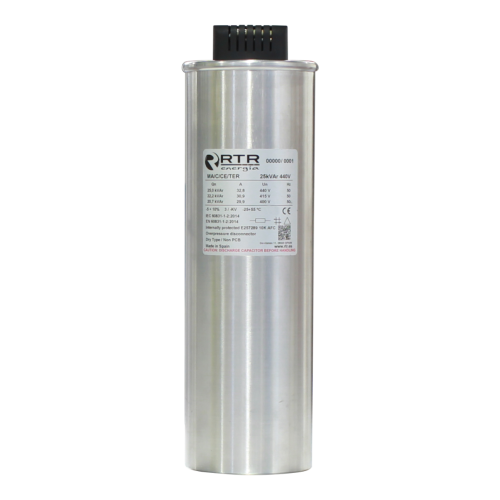

Трифазний конденсатор з роз'ємом
Характеристики та використання
- Трифазний конденсатор
- Дельта-з'єднання
- Вбудовані розрядні резистори
- Корекція коефіцієнта реактивної потужності
- Сухий тип
- Роз'ємний тип клеми
- Внутрішня клема
Безпека
- Система відключення при надмірному тиску.
- Захист внутрішніми запобіжниками.
Конструкція та матеріали
- Металізована самовідновлювальна поліпропіленова плівка з низькими втратами, високою щільністю, високою температурою і великим діелектричним опором Volt/μ
- Поліуретанова самозатухаюча смола V0 (вогнестійка), розроблена відповідно до стандарту UL94 компанією RTR Energia і має сертифікаційний номер 20141031-E470994
- Алюмінієвий корпус з нижнім фітингом M12x16
Час розрядки
- 50V/ 60s
Стандарти
- IEC 60831-1/2.2014
- UNE-EN 30831-1/2.2014
Основні технічні характеристики
- Допустима похибка по ємності: -5 % +10%
- Частота: 50 Гц (60 Гц на замовлення)
- Діапазон робочих температур: -25˚C +55˚C (клас D)
- Діелектричні втрати: ≤0.2 W/KVAr
- Загальні втрати: ≤0.4 W/KVAr*
- Перенапруга: 1.10xUn (8 год/день)
- Перенапруга: 1.15xUn (30 хв/день)
- Перенапруга: 1.20xUn (5 хв/день)
- Перенапруга: 1.30xUn (1 хв/день)
- Перевантаження по струму: 1.6xIn
- Макс. THD по напрузі: 2%
- Макс. THD по струму: 25%
- Розрядний опір: Інкорпорований
- Підключення: Дельта
- Випробування напругою між клемами: 2,15xUn 10 сек.
- Випробування напругою між клемами і корпусом: 5 кВ змінного струму протягом 1 хв
- Пусковий струм: до 200 x In
- Захист: IP-20
- Вологість: Макс. 95%
- Термін служби: 130 000 h
- Висота над рівнем моря: 4000m.a.s.l.
- Монтажне положення: Універсальний
- Мінімальна монтажна відстань між конденсаторами: 10мм
