Спеціальна конструкція для встановлення з трифазними фільтрами гармонік 210, 189 і 134 Гц.
Сухий тип
Роз'ємний тип клеми
Внутрішня клема
Безпека
Система відключення при надмірному тиску.
Захист внутрішніми запобіжниками.
Конструкція та матеріали
Металізована самовідновлювальна поліпропіленова плівка з низькими втратами, високою щільністю, високою температурою і великим діелектричним опором Volt/μ
Поліуретанова самозатухаюча смола V0 (вогнестійка), розроблена відповідно до стандарту UL94 компанією RTR Energia і має сертифікаційний номер 20141031-E470994

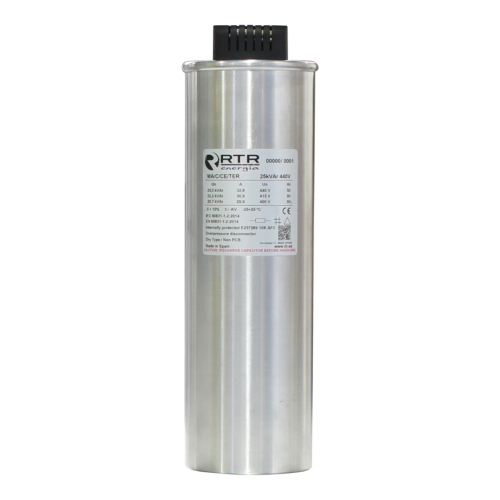

Алюмінієвий корпус з нижнім фітингом M12x16
Час розрядки
50V/ 60s
Стандарти
IEC 60831-1/2.2014
UNE-EN 30831-1/2.2014
Основні технічні характеристики
Допустима похибка по ємності: -5 % +10%
Частота: 50 Гц (60 Гц на замовлення)
Діапазон робочих температур: -25˚C +55˚C (клас D)
Діелектричні втрати: ≤0.2 W/KVAr
Загальні втрати: ≤0.40 W/KVAr*
Перенапруга: 1.15xUn (30 хв/день)
Перевантаження по струму: 1.8xIn
Макс. THD по напрузі: 3%
Макс. THD по струму: 30%
Розрядний опір: Інкорпорований
Підключення: Дельта
Випробування напругою між клемами: 2,15xUn 10 сек.
Випробування напругою між клемами і корпусом: 5 кВ змінного струму протягом 1 хв
Пусковий струм: до 350 x In
Захист: IP-20
Вологість: Макс. 95%
Висота над рівнем моря: 4000m.a.s.l.
Монтажне положення: Універсальний
Мінімальна монтажна відстань між конденсаторами: 10мм
Характеристики товару
Номінальний струм
57.7 А
Номінальна потужність, кВАр
40
Номінальна напруга
400 В
Макс. THDI
30 %
Кількість фаз
3
Макс. THDU
3 %
Висота
345 мм
Бренд
RTR Energia
Виводи/корпус випробувальна напруга
5 кВ (змінного струму) / 1 хв В
Випробувальна напруга між виводами
2.15 x Un (10 с) В
Виробник
RTR Energía S.L.
Втрати на розсіювання
0.2 (діелектрик); 0.4 (загальні) Вт/кВАр
Діаметр
136 мм
Діелектрик
Металізована самовідновлювана поліпропіленова плівка високої щільності
Допустиме відхилення ємності
-5...+10 %
Допустиме перевищення напруги
1.10 x Un (8 год/день) 1.15 x Un (30 хв/день) 1.20 x Un (5 хв/день) 1.30 x Un (1 хв/день) В
