Характеристики та застосування

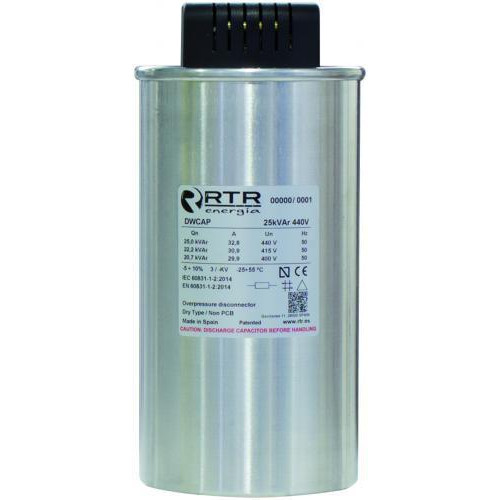

- Трифазний конденсатор з подвійною обмоткою, з'єднаний внутрішнім трикутником
- Вбудовані розрядні резистори
- Корекція коефіцієнта реактивної потужності
- Сухий тип
- Тип роз'єму клемний
- Внутрішній монтаж
Потрійна безпека
- Система відключення при надмірному тиску
- Захист внутрішніми запобіжниками
- Система DWCAP (запатентована) зміщення внутрішніх обмоток
Конструкція та матеріали
- Металізована самовідновлювальна поліпропіленова плівка з низькими втратами, високою щільністю, високою температурою і великим діелектричним опором Volt/μ
- Поліуретанова самозатухаюча смола V0 (вогнестійка), розроблена відповідно до стандарту UL94 компанією RTR Energia з номером сертифікату 20141031-E470994
- Алюмінієвий корпус з бавовняним ущільнювачем M12x16
Час розряду
- 50В/ 60с
Стандарти
- IEC 60831-1/2:2014
- UNE-EN 60831-1/2:2014
Загальні технічні характеристики
- Допуск по ємності: -5% +10%
- Частота: 50 Гц (60 Гц за запитом)
- Діапазон температур: -25ºC +55ºC (клас D)
- Діелектричні втрати: ≤0,2 Вт/КВАр
- Загальні втрати: ≤0,40 Вт/КВАр*.
- Перенапруга 1.10 x Un (8 год/день)
- Перенапруга 1.15 x Un (30 хв/день)
- Перенапруга 1.20 x Un (5 хв/день)
- Перенапруга 1.30 x Un (1 хв/день)
- Перевантаження по струму: 1.60xIn
- Макс. THD за напругою: 2%
- Макс. THD за струмом: 25%
- Опір розряду: Вбудований
- Підключення: Дельта
- Випробування напругою між клемами: 2.15xUn 10s
- Випробування напругою між клемами та корпусом: 5 кВ змінного струму протягом 1 хв
- Пусковий струм: До 250 x In
- Ступінь захисту: IP-20
- Вологість: Макс. 95%
- Очікувана тривалість життя: 130 000 годин
- Висота над рівнем моря: Макс. 4000м.н.р.м.
- Монтажне положення: Універсальне
- Мінімальна монтажна відстань між конденсаторами: 10 мм
