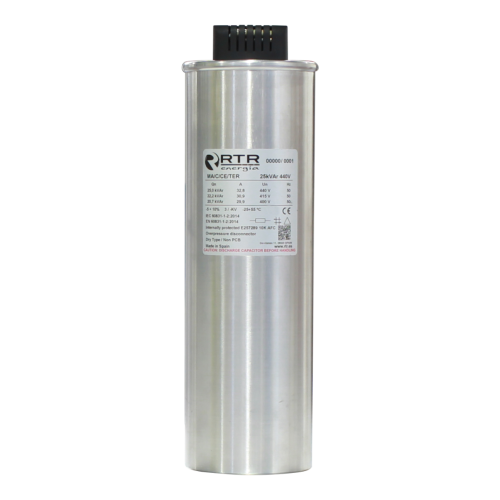

Трифазний конденсатор з подвійною обмоткою, з'єднаний внутрішнім трикутником
Вбудовані розрядні резистори
Корекція коефіцієнта реактивної потужності
Посилена конструкція для підтримки перенапруги
Сухий тип
Тип роз'єму клемний
Клемний тип роз'єму
Внутрішній монтаж
Потрійна безпека
Система відключення при надмірному тиску
Захист внутрішніми запобіжниками
Система DWCAP (запатентована) зміщення внутрішніх обмоток
Конструкція та матеріали
Металізована самовідновлювальна поліпропіленова плівка з низькими втратами, високою щільністю, високою температурою і великим діелектричним опором Volt/μ
Поліуретанова самозатухаюча смола V0 (вогнестійка), розроблена відповідно до стандарту UL94 компанією RTR Energia з номером сертифікату 20141031-E470994
Алюмінієвий корпус з бавовняним ущільнювачем M12x16
Час розряду
50В/ 60с
Стандарти
IEC 60831-1/2:2014
UNE-EN 60831-1/2:2014
Загальні технічні характеристики
Допуск по ємності: -5% +10%
Частота: 50 Гц (60 Гц за запитом)
Діапазон температур: -25ºC +55ºC (клас D)
Діелектричні втрати: ≤0,2 Вт/КВАр
Загальні втрати: ≤0,40 Вт/КВАр*.
Перенапруга 1.15 x Un
Перевантаження по струму: 1.80xIn
Макс. THD за напругою: 3%
Макс. THD за струмом: 30%
Опір розряду: Вбудований
Підключення: Дельта
Випробування напругою між клемами: 2.15xUn 10s
Випробування напругою між клемами та корпусом: 5 кВ змінного струму протягом 1 хв
Пусковий струм: До 350 x In
Ступінь захисту: IP-20
Вологість: Макс. 95%
Очікувана тривалість життя: 150 000 годин
Висота над рівнем моря: Макс. 4000м.н.р.м.
Монтажне положення: Універсальне
Мінімальна монтажна відстань між конденсаторами: 10 мм
Характеристики товару
Номінальний струм
18.06 А
Номінальна потужність, кВАр
12.5
Номінальна напруга
400 В
Макс. THDI
30 %
Кількість фаз
3
Макс. THDU
3 %
Висота
260 мм
Бренд
RTR Energia
Виводи/корпус випробувальна напруга
5 кВ (змінного струму) / 1 хв В
Випробувальна напруга між виводами
2.15 x Un (10 с) В
Виробник
RTR Energía S.L.
Втрати на розсіювання
0.2 (діелектрик); 0.4 (загальні) Вт/кВАр
Діаметр
100 мм
Діелектрик
Металізована самовідновлювана поліпропіленова плівка високої щільності
