Конденсатори ELECTRONICON типу MKP/MKPg виготовлені на основі діелектрика з низькими втратами, утвореного чистою поліпропіленовою плівкою. Тонка суміш цинку та алюмінію металізується безпосередньо з одного боку поліпропіленової плівки під вакуумом. Наш багаторічний досвід, а також постійні дослідження та вдосконалення цієї технології забезпечують відмінні самовідновлювальні характеристики діелектрика та тривалий термін експлуатації наших конденсаторів. Поліетиленова плівка намотується в стабільні циліндричні обмотки на найсучаснішому автоматизованому обладнанні. Кінці обмоток конденсатора контактують за допомогою напилення з металевим контактним шаром, що полегшує високе струмове навантаження і забезпечує низькоіндуктивне з'єднання між клемами і обмотками.
Зв'язок між поліпропіленовою плівкою і цинковим контактним шаром зазнає сильного напруження під час високих імпульсних або середньоквадратичних струмів і тому вважається дуже важливим для терміну експлуатації та надійності конденсатора. Наша технологія SINECUT™ збільшує поверхню контакту між плівкою та цинковим шаром шляхом хвилеподібного розрізання плівки для вибраних типів, що суттєво зменшує цю напругу.
Просочувальні матеріали
Використання просочувальних та/або наповнювальних матеріалів у конденсаторах необхідне для того, щоб ізолювати електроди конденсатора від кисню, вологи та інших впливів навколишнього середовища. Без такої ізоляції металеве покриття піддається корозії, збільшується кількість часткових розрядів, конденсатор втрачає все більше і більше своєї ємності, збільшуються діелектричні втрати і скорочується термін експлуатації. Тому одразу після встановлення елементів конденсатора в алюмінієвий корпус розпочинається ретельна процедура вакуумного сушіння і додається висушений ізоляційний газ (MKPg) або рослинна олія, що біологічно розкладається (MKP(D), MKP-UHD). Обидва матеріали захищають обмотку від впливу навколишнього середовища і забезпечують тривалий термін служби та стабільну ємність.

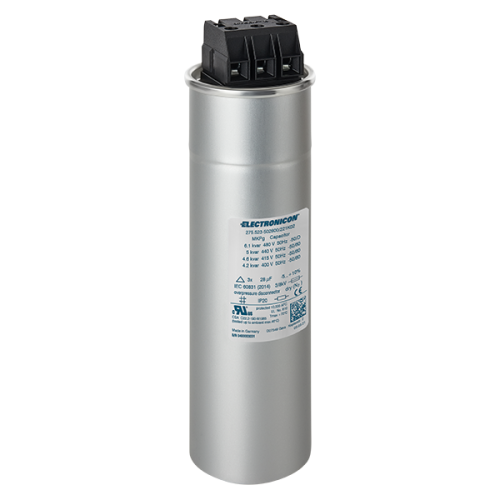

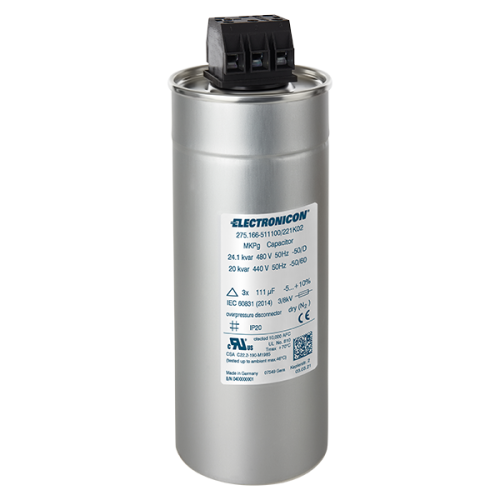

MKPg 275 - герметичний та екологічно чистий
Газ у наших конденсаторах MKPg є інертним і абсолютно нешкідливим для навколишнього середовища. При утилізації конденсаторів не потрібно враховувати наявність рідин або токсичних газів. Витік газу вкрай малоймовірний, якщо з конденсаторами поводитися та експлуатувати їх належним чином. Конденсатори можна встановлювати в будь-якому зручному положенні. Однак, якщо витік станеться, газ, що витікає, вийде в атмосферу, не спричиняючи небажаних наслідків для сусіднього обладнання, наприклад, пошкодження, забруднення або фарбування. У довгостроковій перспективі така малоймовірна подія призведе до деградації ємності, але цей процес займе багато місяців, протягом яких конденсатор залишатиметься функціональним. Використовуючи газ, ми зменшуємо вагу конденсатора в середньому на 15% порівняно з конденсаторами, заповненими смолою або маслом. Це полегшує транспортування та поводження з пристроями. Це також підтримує концепцію монтажу конденсаторів практично в будь-якому положенні.
Захист від перевантажень і виходу з ладу в кінці терміну служби
У разі перенапруги, теплового перевантаження або старіння наприкінці терміну служби конденсатора зростає кількість самовідновлюваних пробоїв, які можуть спричинити підвищення тиску всередині конденсатора. Щоб запобігти його розриву, конденсатор в обов'язковому порядку оснащується "механізмом захисту від розриву" (BAM™). Цей захисний механізм заснований на ослабленні напруги на одному, двох або всіх з'єднувальних проводах всередині конденсатора.
Всі конденсатори діаметром < 85 мм, а також деякі традиційні моделі з великим діаметром оснащені механізмом BAM 1. Всі нові моделі з діаметром > 85 мм будуть оснащені механізмом BAM 2.
При підвищенні тиску корпус починає розширюватися, в основному за рахунок розкриття складеного обтиску і виштовхування кришки вгору. В результаті підготовлені з'єднувальні дроти роз'єднуються в ослабленому місці, і шлях струму переривається безповоротно. Слід зазначити, що ця система безпеки може діяти належним чином лише в межах допустимих навантажень і перевантажень.
Простота монтажу з високим ступенем захисту

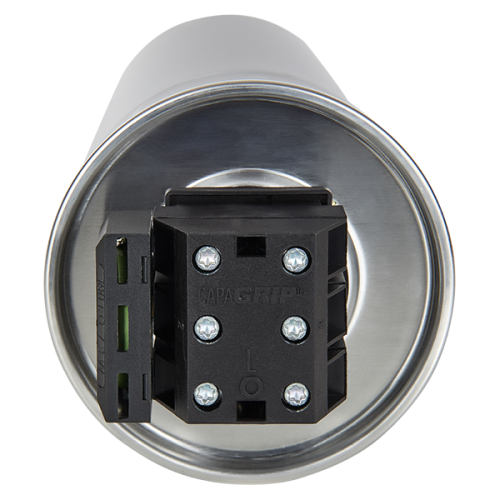

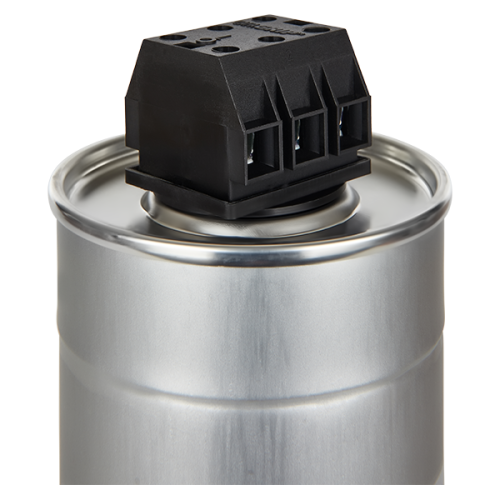

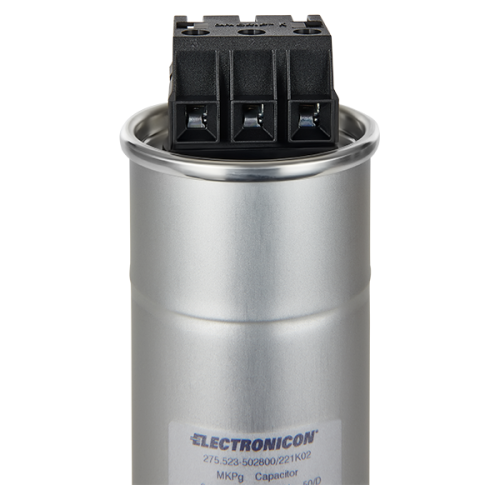

Клеми CAPAGRIP™ гарантують оптимальну герметизацію конденсаторів і забезпечують зручне підключення кабелів перерізом до 50 мм2. Спеціальна пружинна система гарантує надійну та довговічну роботу затискача.

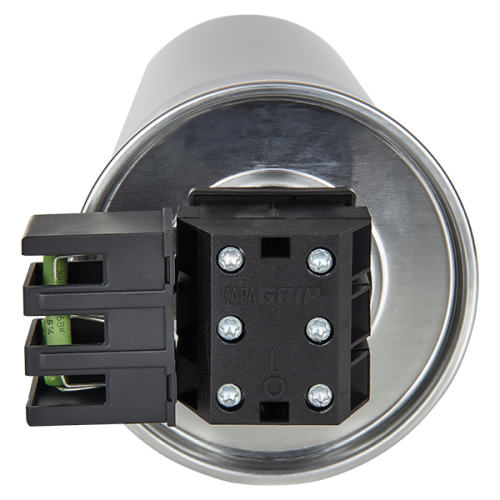

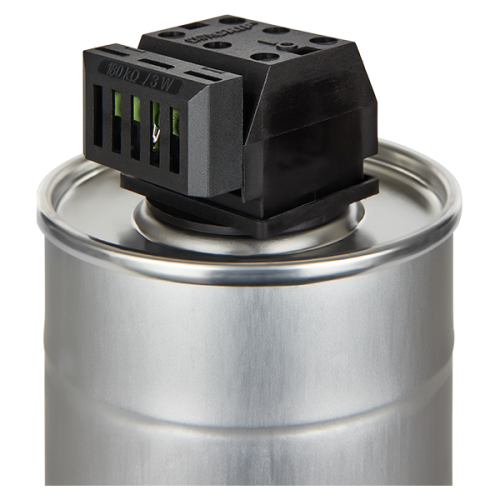

У той час як CAPAGRIP™ K і CAPAGRIP II™ ("L4") оснащені розрядними резисторами, конструкції L і M дозволяють пряме підключення розрядних реакторів і модулів розрядних резисторів, а також легке паралельне підключення додаткових конденсаторів в межах допустимого струму відповідної клеми.
В однофазних версіях центральний гвинт не має контакту.
Загальні технічні дані
- номінальні напруги: 230 ... 800 В, 50 Гц
- допустимі перенапруги та випробувальні напруги: відповідно до IEC EN 60831-1/2
- допуск ємності: - 5 ... + 10 %, ± 5 % на вимогу
- максимально допустимий струм: мінімум 1,3 IN, докладніше див. таблицю даних
- максимальний пусковий струм MKPg 275, MKP(D) 276: 300 x IN
- максимальний пусковий струм MKP-UHD 280: 400 x IN
- втрати на розсіювання (конденсатор): прибл. 0,25 ... 0,40 Вт/квар
- внутрішнє з'єднання: дельта
- захисний пристрій: BAM™ (механізм розриву при надмірному тиску)
- діелектричний матеріал: поліпропілен з низькими втратами, сухий
- просочувач (наповнювач) MKPg 275: інертний ізоляційний газ (N2)
- просочувач (наповнювач) MKP(D) 276, MKP-UHD 280: смола на основі рослинної олії
- монтажне положення MKPg 275: будь-яке положення
- монтажне положення MKP(D) 276, MKP-UHD 280: рекомендується вертикальне положення
- макс. відносна вологість повітря: 95 % (кліматичний клас C; тільки MKP(D) 276: кліматичний клас F)
- робочі температури: див. діаграми даних для класу температури навколишнього середовища
- температура зберігання: -50 ... +85°C
- макс. висота над рівнем моря: 4000 м над рівнем моря
- статистична тривалість життя: 100 000 ... 200 000 год в залежності від діапазону типів і робочих температур (докладніше див. діаграми)
- cтандарти: IEC EN 60831, VDE 0560-46/47 : Стандарт UL № 810, CSA C22.2 № 190, : ГОСТ 1282-88, IS 13340/13341
