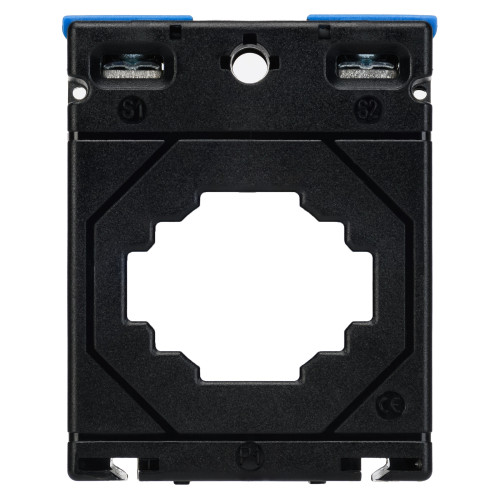

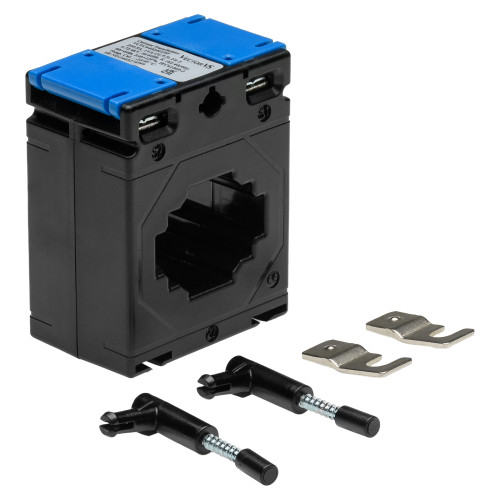

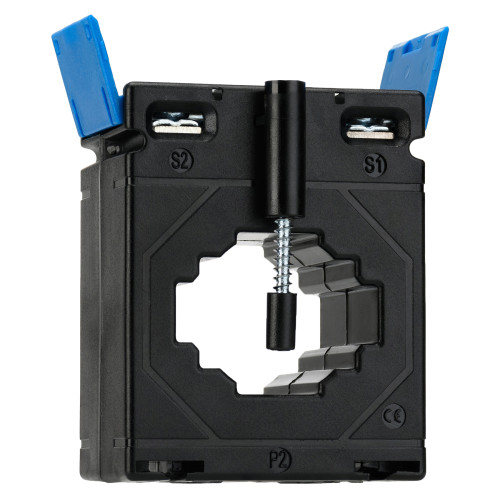

Трансформатор струму 40.5х11 800/5А (0.5S=5VA) високоточний Orient VS

Name: Трансформатор струму 40.5х11 800/5А (0.5S=5VA) високоточний Orient VS
Brand: Orient VS
Price: 1577 UAH
Availability: InStock

Безкоштовна доставка

Виробник: Orient VS

Код товару: VCTC640800Y05

В наявності

1 577 грн

Знайшли даний товар дешевше?

Характеристики: (дивитися всі)

Випробувальна напруга

3 кВ x 1’ 50 Гц

Вторинний струм

5 А

Первинний струм

800 А

Клас точності

0.5s

Для шини шириною

40 мм

Доставка Швидка доставка по Україні Оплата Сплачуйте швидко та зручно Гарантія Гарантія від виробника 12 місяців

Опис товару
Характеристики

Трансформатори струму 40.5х11 800/5А (0.5S=5VA) (Серія VCTC640)

Трансформатор струму (ТС) – це електротехнічний пристрій, який використовується для вимірювання сили струму в електромережах, а також для забезпечення електричної ізоляції між високовольтною частиною системи та вимірювальними приладами. Його головне завдання – зниження високих значень струму до безпечного рівня, що дозволяє точно проводити вимірювання та забезпечувати ефективну роботу релейного захисту.

Принцип роботи

Трансформатор струму працює на основі явища електромагнітної індукції. Його первинна обмотка підключається до силової мережі, через яку протікає високий струм. Вторинна обмотка формує пропорційно знижений струм, що визначається коефіцієнтом трансформації. Це дозволяє безпечно передавати вимірювальні сигнали без ризику перевантаження обладнання.

Особливості серії VCTC

Трансформатори серії VCTC розроблені для застосування в електроустановках змінного струму з частотою 50-60 Гц. Вони забезпечують високу точність передавання вимірювальних сигналів і надійну ізоляцію, що робить їх оптимальним вибором для систем енергомоніторингу, автоматизації та релейного захисту.

Завдяки міцній конструкції та якісним матеріалам, трансформатори цієї серії забезпечують довговічну та стабільну роботу навіть у складних експлуатаційних умовах.

Характеристики товару

Випробувальна напруга

3 кВ x 1’ 50 Гц

Вторинний струм

5 А

Первинний струм

800 А

Клас точності

0.5s

Для шини шириною

40 мм

Клас ізоляції

Клас E

Тип

Прохідний

Ступінь захисту

20/00 IP

Матеріал

UL 94-V0

Бренд

Vector VS

Встановлення на DIN-рейку

Так

Динамічна стійкість

2.5 x Ith

Коефіцієнт трансформації

800/5

Країна походження

Індія

Країна реєстрації бренду

Україна

Максимальний переріз приєднання вторинних кіл

6 мм²

Монтаж на панель

Так

Навантаження (кл. точ. 0,5S)

5ВА

Напруга ізоляції

0.72 к В

Отвір для кабелю

Ø31 мм

Отвір для шини

40.5 × 11 мм

Серія

VCTC640

Середнє напрацювання на відмову

300 000 г, термін експлуатації 25 років год

Сертифікати

IEC/EN 61869-1, IEC/EN 61869-2

Система фіксації шпильками

Так

Температура експлуатації

-25...+50 °C

Температура зберігання

-40...+80 °C

Термічний струм

60 In А

Тип трансформатора

Високоточний

Тривале перевантаження

1.2 In А

Фіксація шиною

Немає

Частота мережі

50/60 Гц
