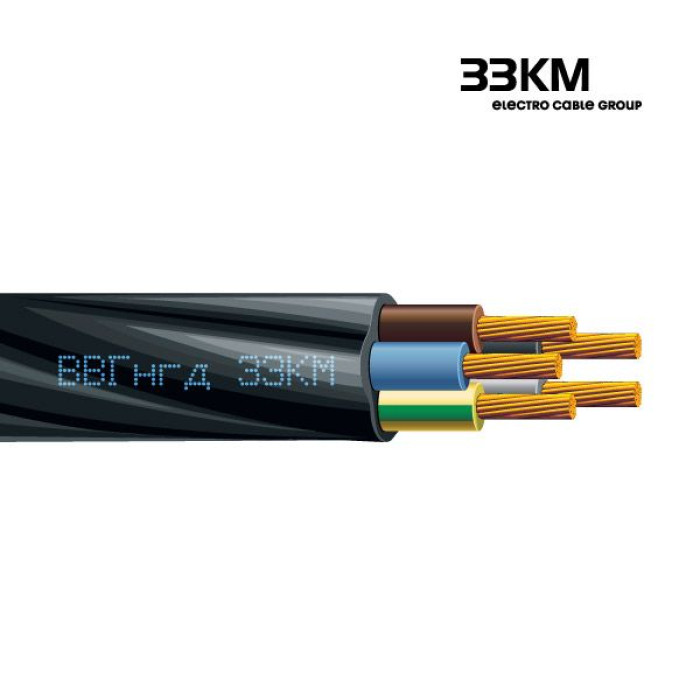

КАБЕЛЬ СИЛОВИЙ З МІДНИМИ СТРУМОПРОВІДНИМИ ЖИЛАМИ
В – Ізоляція з полівінілхлоридного пластикату
В – Оболонка з полівінілхлоридного пластикату
Г – Відсутність захисного покриву поверх броні або оболонки («голий»)
нгд – Не поширює горіння, зі зниженим газодимовиделенням ПРИЗНАЧЕННЯ
ПРИЗНАЧЕННЯ
Кабель використовується для передавання та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц (кабелі на номінальну напругу 0,3/0,5 кВ можуть використовуватись для електричних систем 0,38/0,66 кВ).
Кабель застосовується для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, у блоках, а також на відкритому повітрі. Він призначений для умов, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках, знижене димовиділення та малонебезпечна токсичність газів, і відноситься до класу стійких до розповсюдження вогню при прокладанні в пучках за категорією А згідно з ДСТУ 4809.
КОНСТРУКЦІЯ
Струмопровідна мідна жила, однодротова кругла (ок) або багатодротова кругла (мк), 1 або 2 класу гнучкості. У чотирижильних кабелів жили 2 класу з перетином 70-240 мм2 можуть бути секторної форми (мс).
Ізоляція – композиція зниженої пожежонебезпеки. Маркування ізоляції жил колірне (суцільне) або цифрове. Кабелі випускаються з нульовою жилою блакитного кольору або з жилою заземлення зелено-жовтого кольору. Ізольовані жили багатожильних кабелів скручені в сердечник. Оболонка – композиція зниженої пожежонебезпеки.
