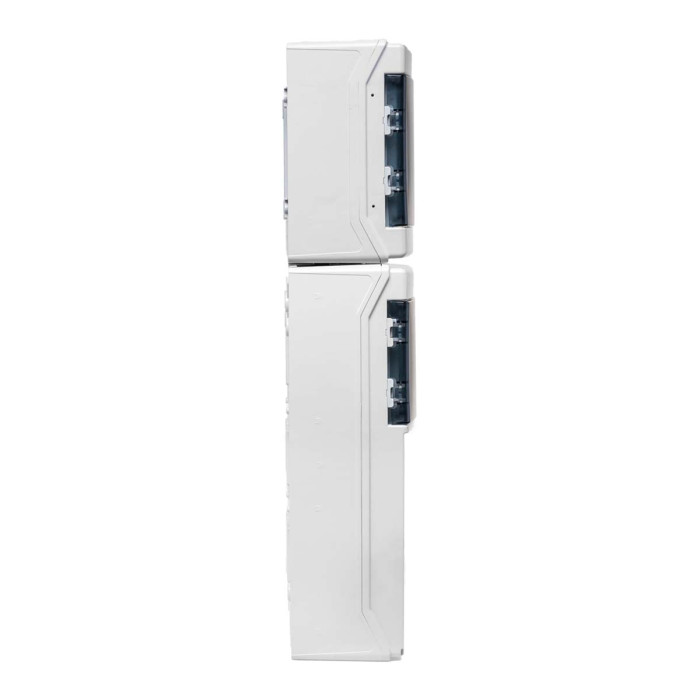

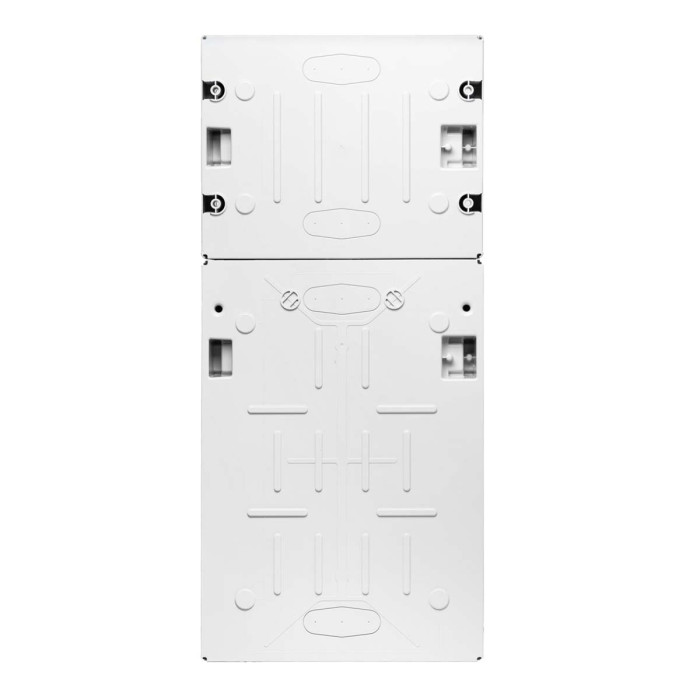

Настінний корпус під розетки для зовнішнього встановлення від відомого іспанського виробника IDE з прозорим вікном, розрахований на 24 модулі. Маючи ступінь захисту IP65, він повністю пилонепроникний і захищений від водяних струменів з усіх боків.
Виготовлений з без галогенного ABS пластику, його рекомендовано для використання на відкритому повітрі, оскільки має захист від ультрафіолету відповідно до ISO 4892-2. Безпека та зручність гарантуються завдяки подвійному притиску між рамою та вікном, що робить закриття ручним та надійним. Крім того, гвинти, що з'єднують основу і раму, є герметичними, що полегшує монтаж.

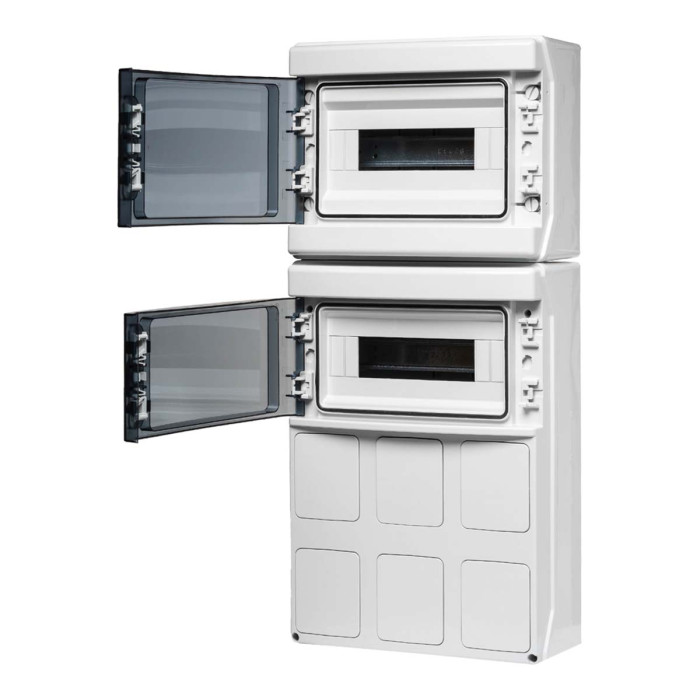

Система фіксації вікна під кутом 90° полегшує доступ до монтажу.
Спроєктований під встановлення промислових роз'ємів і низьковольтних модульних пристроїв. Щит може використовуватися для управління і розподілу електроенергії в будівництві, промисловості, торгових та побутових секторах.
Технічні характеристики:
- Зовнішні розміри (Висота х Ширина х Глибина): 688x310x147мм
- Кількість модулів: 2x12 DIN-рейка
- Встановлення: на поверхню
- Колір: RAL 7035
- Вікно: Прозоре
- Вага (кг): 3,95
- Кабельні вводи: Зверху: 16xM20-2xM25-2xM32-1xM40; Знизу: 4xM20-2xM25-2xM32-1xM40; Ззаду: 4xOB 25/32/25
- Перетин кабелю Нейтраль і Земля: 8x(2,5-6 мм2)+8x(4-10 мм2)+1x(10-25 мм2)+1x(16-35 мм2)
- Матеріали: Рама та основа: ABS. Рекомендовано для використання на відкритому повітрі: УФ захист за стандартом ISO 4892-2, метод A: 500h.
- Матеріал кришки-вікна-дверей: тонований пластик, захист від ультрафіолету
- Ступінь захисту: IP65
- Стійкість до ударів: IK08
- Стійкість до розжарювання: 650 ºC
- Випробування тиску кульки: 70 ºC
- Діапазон температур навколишнього середовища: -25 ºC / +40 ºC
- Максимальна робоча напруга: 1000 В змінного струму / 1500 В постійного струму
- Номінальний струм: 125А
- Подвійна ізоляція: Клас II
Сертифікати та стандарти:
- Директива :2014/35/EU
- Стандарти: IEC 62208, IEC 61439-1
У комплект постачання корпуса входить:
- Шина N + PE

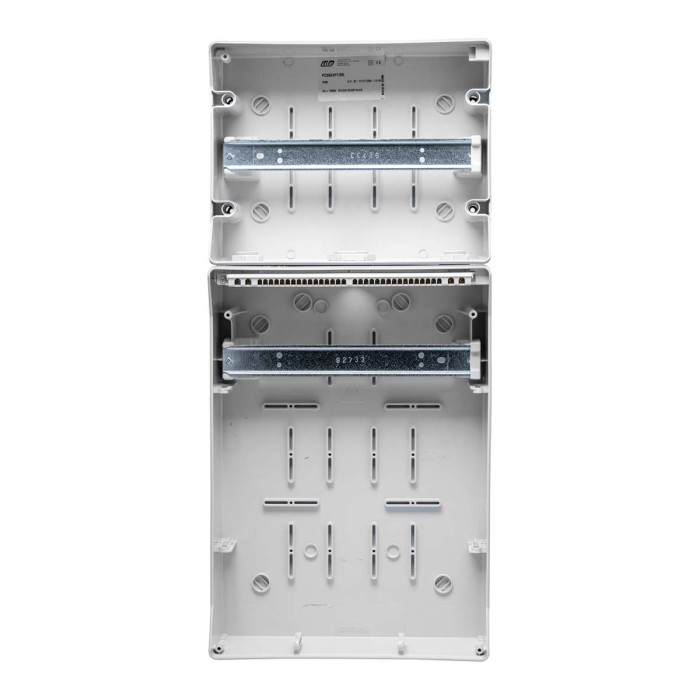

- DIN-рейки з фіксацією до цокольної частини корпусу із достатнім простором для кабелю

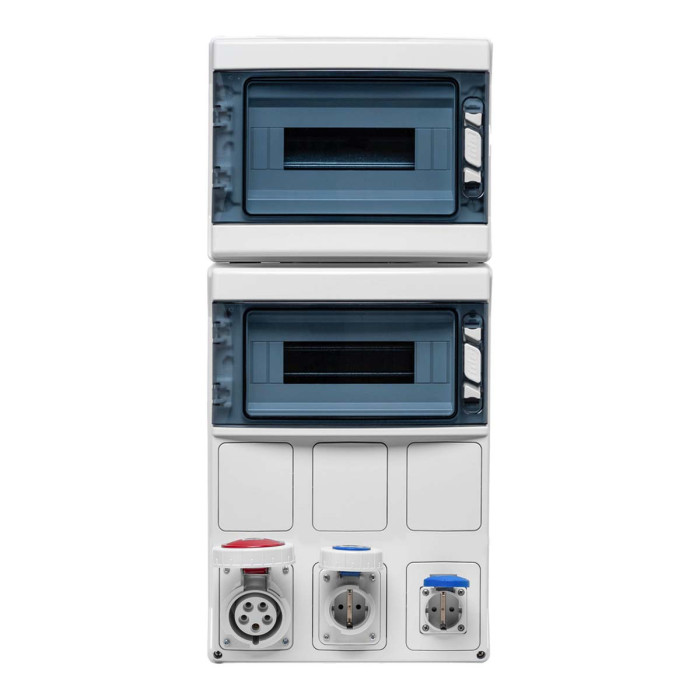

- 6 простих кришок; 2 кришки 16A/Schuko IP67; 2 кришки IP44/IP54 Schuko
Characteristics
Бренд
IDE
Кількість модулів
24 шт
Спосіб монтажу
Навісний
Висота
688 мм
Ширина
310 мм
Глибина
147 мм
Ступінь захисту
IP65
Матеріал корпусу
Пластик
Серія
STAR
Тип дверцят
Прозорі
Колір
RAL 7035 (Світло-сірий)
Клас ізоляції
Class II
Вага
3.95 кг
Температура експлуатації
-25...+40 °C
Країна походження
Іспанія
Країна реєстрації бренду
Іспанія
Максимальна робоча напруга
1000 (змінного струму) / 1500 (постійного струму) В
Номінальний струм
125 А
Тип
Щит
DataSheet

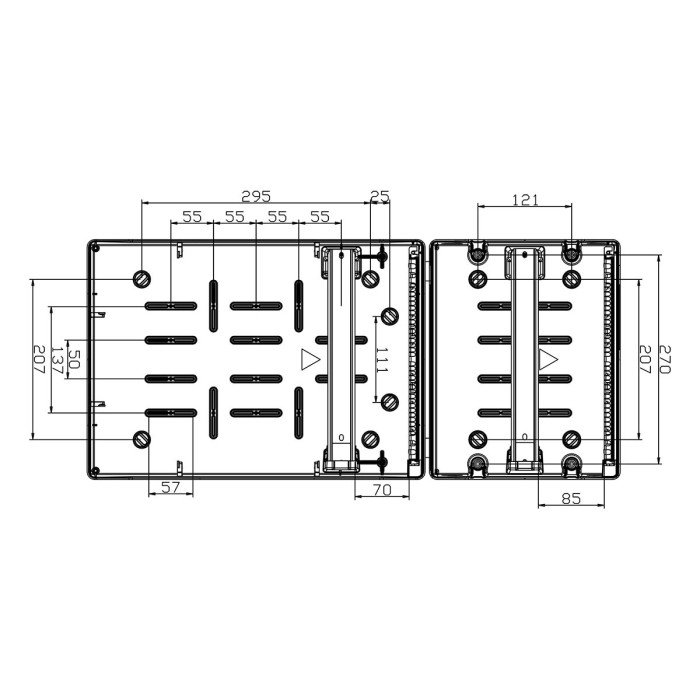

Креслення
