Настінний корпус під розетки для зовнішнього встановлення від відомого іспанського виробника IDE з прозорим вікном, розрахований на 36 модулі. Маючи ступінь захисту IP65, він повністю пилонепроникний і захищений від водяних струменів з усіх боків.
Виготовлений з без галогенного ABS пластику, його рекомендовано для використання на відкритому повітрі, оскільки має захист від ультрафіолету відповідно до ISO 4892-2. Безпека та зручність гарантуються завдяки подвійному притиску між рамою та вікном, що робить закриття ручним та надійним. Крім того, гвинти, що з'єднують основу і раму, є герметичними, що полегшує монтаж.
Система фіксації вікна під кутом 90° полегшує доступ до монтажу.
Спроєктований під встановлення промислових роз'ємів і низьковольтних модульних пристроїв. Щит може використовуватися для управління і розподілу електроенергії в будівництві, промисловості, торгових та побутових секторах.
Технічні характеристики:

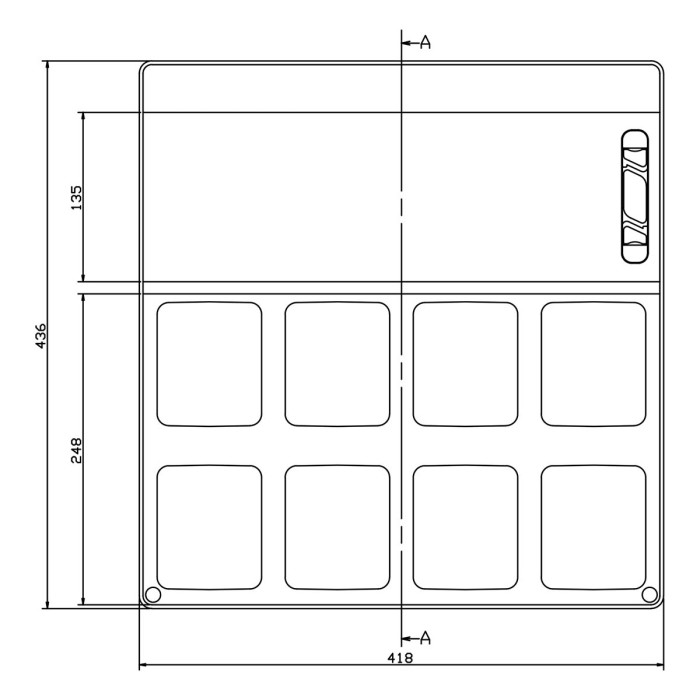

- Зовнішні розміри (Висота х Ширина х Глибина): 436x418x147мм
- Кількість модулів: 1x18 DIN-рейка
- Встановлення: на поверхню
- Колір: RAL 7035
- Вікно: Прозоре
- Вага (кг): 3,03

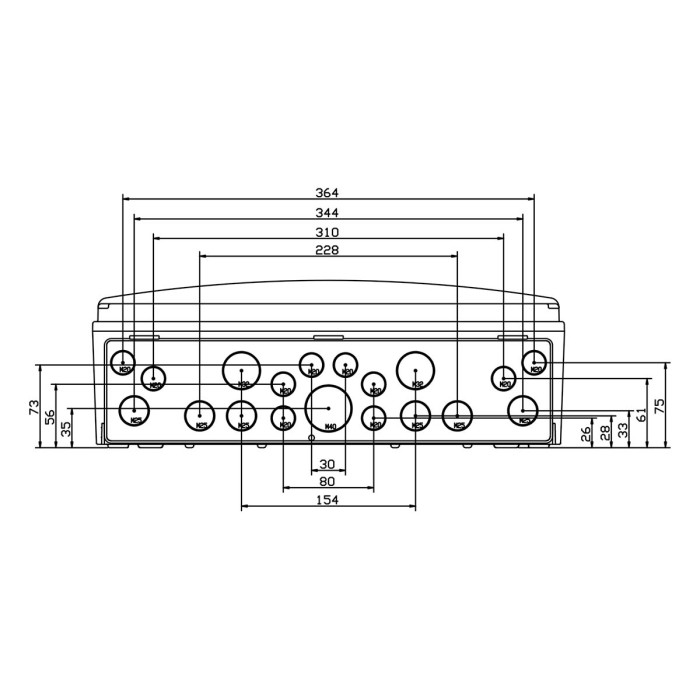

- Кабельні вводи: Зверху: 12xM20 - 6xM25 - 2xM32 - 1xM40; Знизу: 10xM20 - 6xM25 - 2xM32 - 1xM40; Ззаду: 2xOB 25/32/25
- Перетин кабелю Нейтраль і Земля: 8x(2,5-6 мм2)+8x(4-10 мм2)+1x(10-25 мм2)+1x(16-35 мм2)
- Матеріали: Рама та основа: ABS. Рекомендовано для використання на відкритому повітрі: УФ захист за стандартом ISO 4892-2, метод A: 500h.
- Матеріал кришки-вікна-дверей: тонований пластик, захист від ультрафіолету
- Ступінь захисту: IP65
- Стійкість до ударів: IK08
- Стійкість до розжарювання: 650 ºC
- Випробування тиску кульки: 70 ºC
- Діапазон температур навколишнього середовища: -25 ºC / +40 ºC
- Максимальна робоча напруга: 1000 В змінного струму / 1500 В постійного струму
- Номінальний струм: 125А
- Подвійна ізоляція: Клас II
Сертифікати та стандарти:
- Директива :2014/35/EU
- Стандарти: IEC 62208, IEC 61439-1
У комплект постачання корпуса входить:
- Шина N + PE

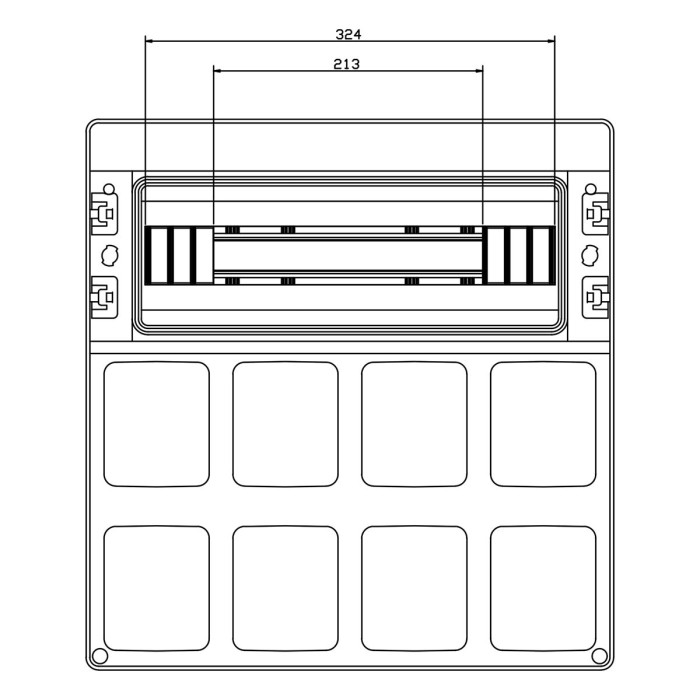

- DIN-рейки з фіксацією до цокольної частини корпусу із достатнім простором для кабелю
- 8 простих кришок; 3 кришки 16A/Schuko IP67; 4 кришки IP44/IP54 Schuko
Characteristics
Бренд
IDE
Вага
3.03 кг
Виробник
IDE ELECTRIC, S.L.
Висота
436 мм
Глибина
147 мм
Кількість модулів
18 шт
Клас ізоляції
Class II
Колір
RAL 7035 (Світло-сірий)
Країна походження
Іспанія
Країна реєстрації бренду
Іспанія
Максимальна робоча напруга
1000 (змінного струму) / 1500 (постійного струму) В
Матеріал корпусу
Пластик ABS
Номінальний струм
125 А
Серія
STAR
Спосіб монтажу
Навісний
Ступінь захисту
65 IP
Температура експлуатації
-25...+40 °C
Тип
Щит
Тип дверцят
Прозорі
Ширина
418 мм
