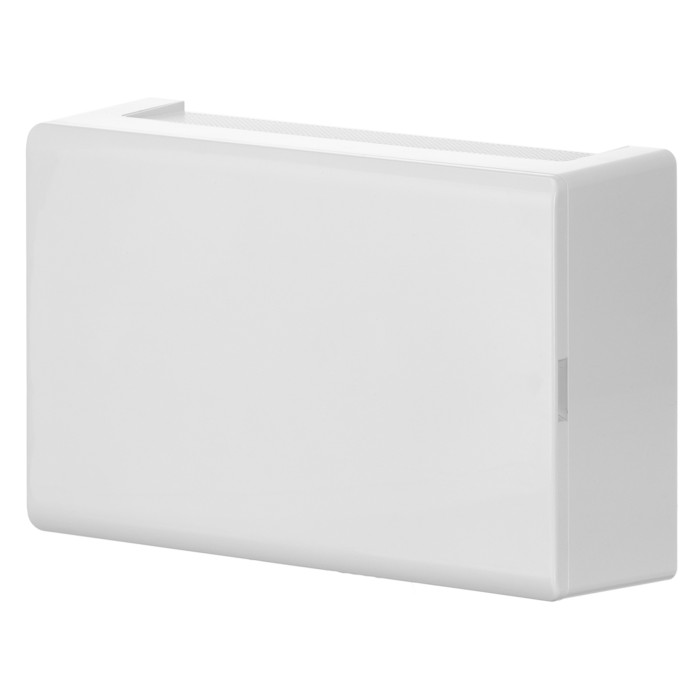

Вбудований розподільчий щит IDE GOLD 18 модулів IP40 з шинами N і PE 254x393x118 мм (GPS18PO/RR) елегантність і функціональність для розподілу електроенергії.
Вбудований розподільчий щит від провідного іспанського виробника IDE з білими дверцятами на 18 модулів з класом захисту IP40 та шинами N і PE - ідеальний вибір для стильного та ефективного розподілу електроенергії.

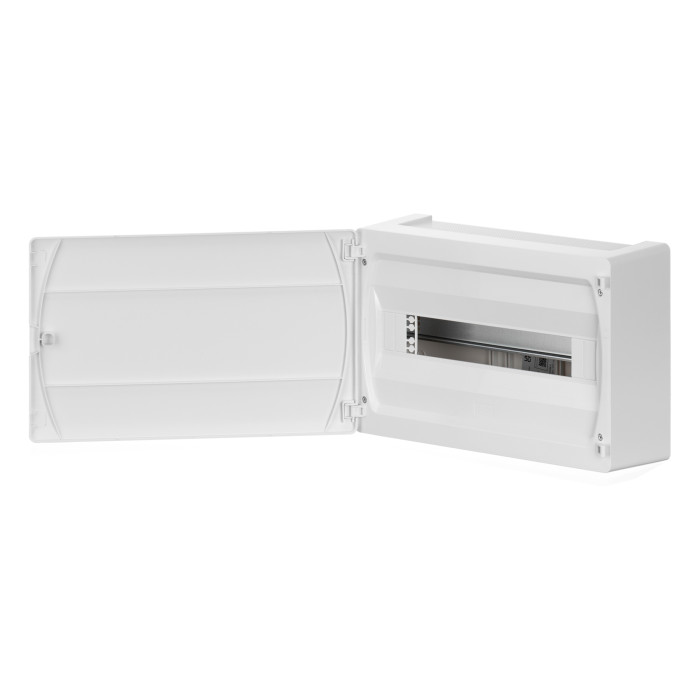

Щит оснащений білими дверцятами, які можна відкривати на 180 градусів та перенавішувати праворуч або ліворуч без демонтажу кришки. Розрахований на пристрої до 125А. Прямі та чіткі лінії дизайну дозволяють органічно вписати щит у будь-який інтер'єр.
IDE GOLD спроєктований для встановлення низьковольтних модульних пристроїв, таких як автоматичні вимикачі, реле, ПЗВ, диференціальні вимикачі, контактори тощо. Він чудово підходить для розподілу електроенергії з напругою до 1000 В змінного струму та 1500 В постійного струму.
Технічні характеристики:

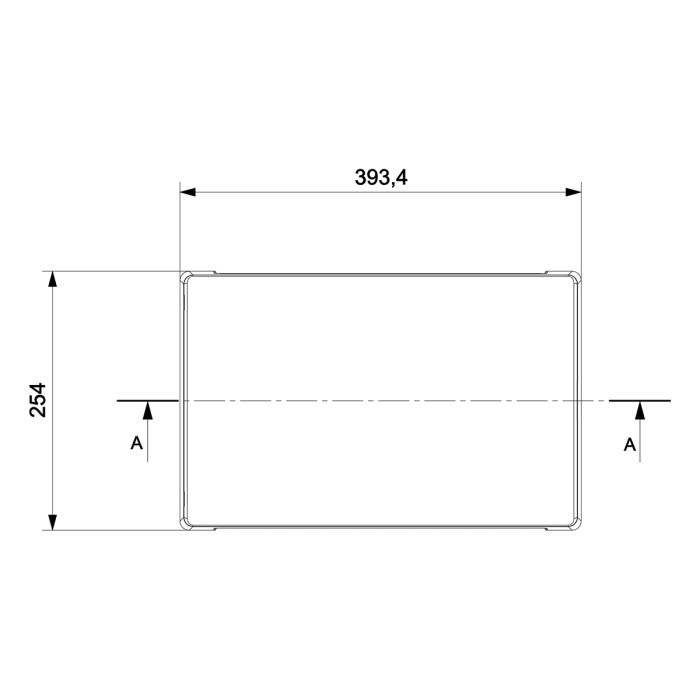

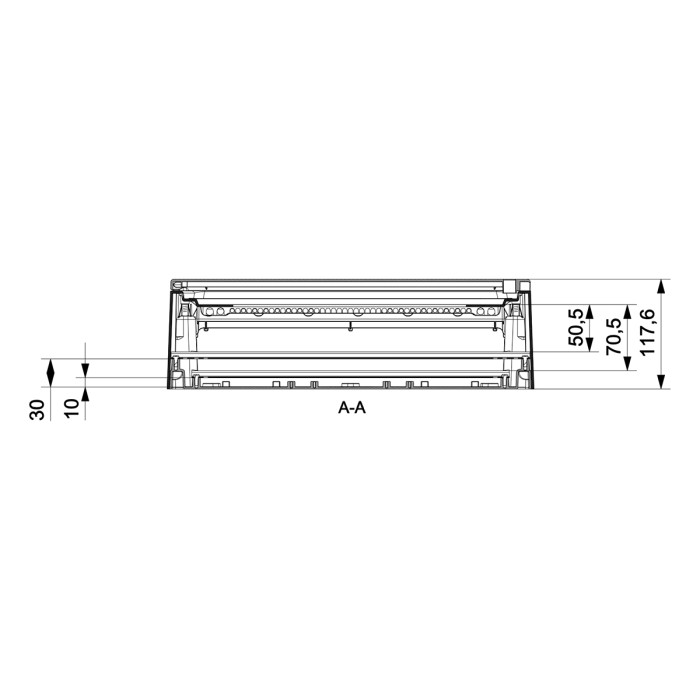

- Зовнішні розміри (Висота х Ширина х Глибина): 254x393x118 мм
- Кількість модулів: 1x18 DIN-рейка
- Встановлення: на поверхню
- Колір: RAL 9003
- Вікно: біле
- Вага (кг): 1,72

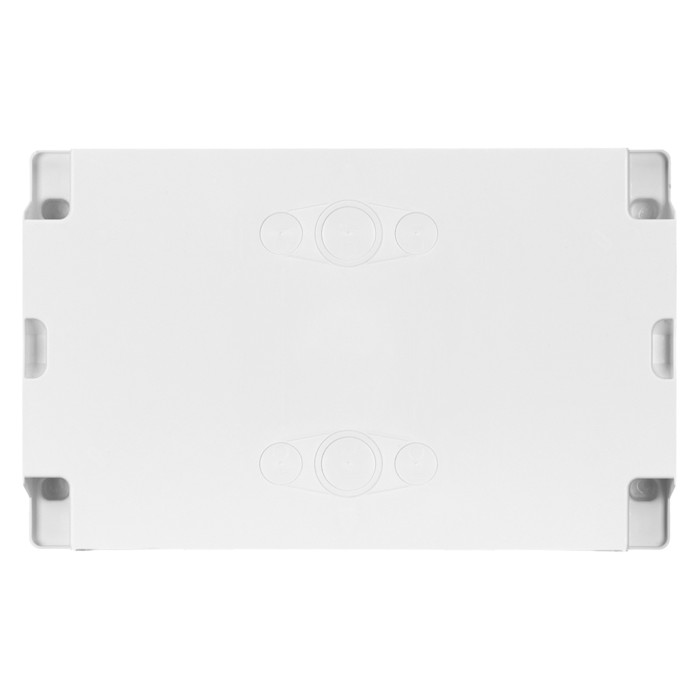

- Кабельні вводи: Знизу: 1xM50/M40 7xM25/M20 8xM25/M16. Ззаду: 2xM40/M32 4xM25. Зліва: 2xØ27. Праворуч: 2xØ27
- Перетини кабелю: 8x(2,5-6 mm2)+8x(4-10 mm2)+1x(10-25 mm2)+1x(16-35 mm2)
- Матеріали: Безгалогенні пластикові матеріали. Основа: V0 PS. Каркас: ABS
- Матеріал кришки-вікна-дверей: тонований пластик
- Ступінь захисту: IP40
- Стійкість до ударів: IK08
- Стійкість до розжарювання: 850 ºC
- Випробування тиску кульки: 70 ºC
- Діапазон температур навколишнього середовища: -25 ºC / +40 ºC
- Максимальна робоча напруга: 1000 В змінного струму / 1500 В постійного струму
- Номінальний струм: 125А
- Подвійна ізоляція: Клас II
Сертифікати та стандарти:
- Директива :2014/35/EU
- Стандарти: IEC 62208, IEC 61439-1
Поставляється в індивідуальній картонній упаковці у комплект постачання щита входить:
- Латунні затискачі РЕ + N
- Модульні заглушки
- DIN-рейки з фіксацією до цокольної частини корпусу із достатнім простором для кабелю
Characteristics
Бренд
IDE
Вага
1.72 кг
Виробник
IDE ELECTRIC, S.L.
Висота
254 мм
Глибина
118 мм
Кількість модулів
18 шт
Клас ізоляції
Class II
Колір
RAL 9003 (Білий)
Країна походження
Іспанія
Країна реєстрації бренду
Іспанія
Максимальна робоча напруга
1000 (змінного струму) / 1500 (постійного струму) В
Матеріал корпусу
Пластик
Номінальний струм
125 А
Серія
GOLD
Спосіб монтажу
Вбудований
Ступінь захисту
40 IP
Температура експлуатації
-25...+40 °C
Тип
Щит
Тип дверцят
Непрозорі
Ширина
393 мм
