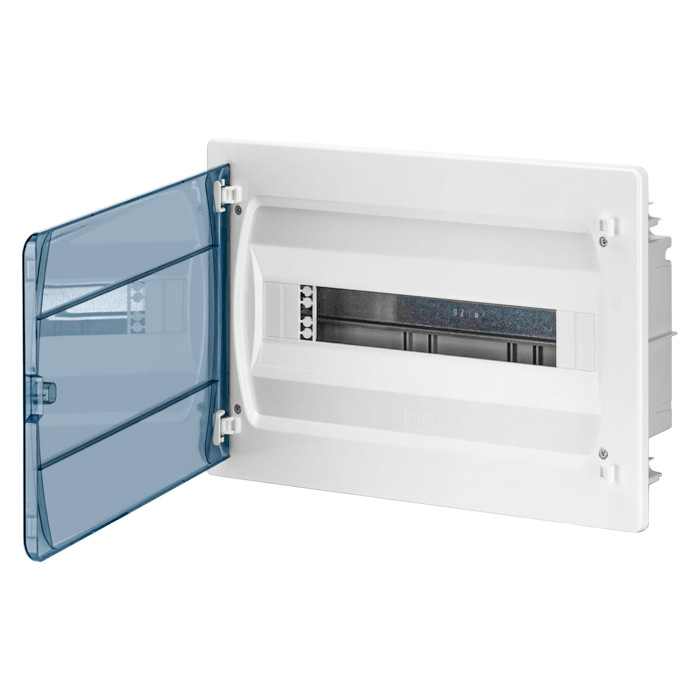

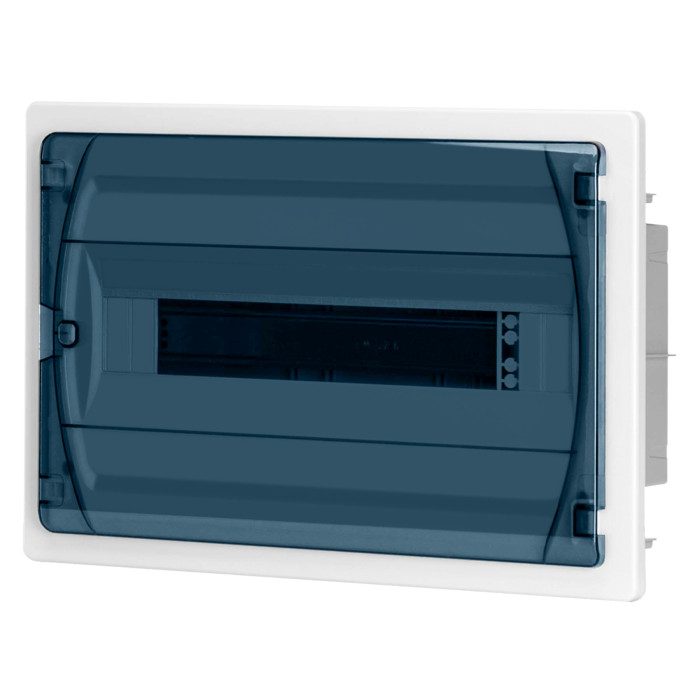

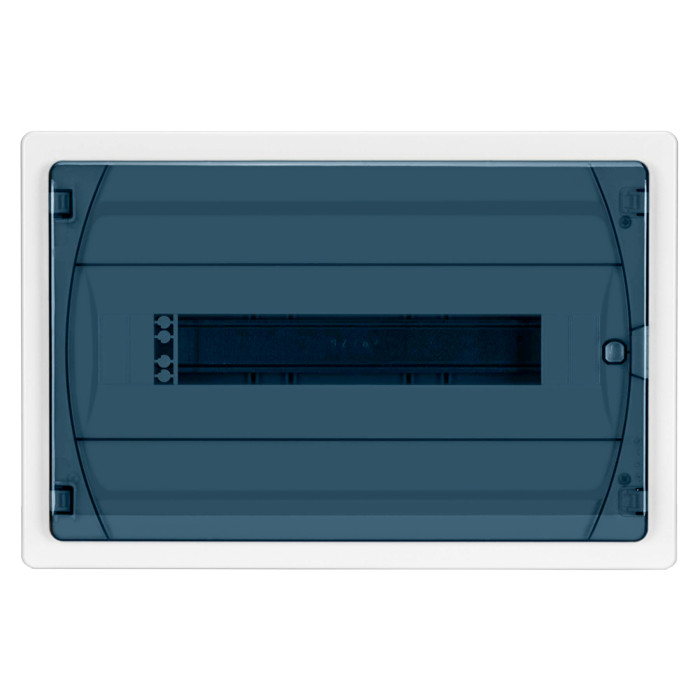

Розподільний щит для прихованого встановлення від відомого іспанського виробника IDE з прозорими дверцятами для пристроїв до 125A. Радіус відчинення дверцят - 180 градусів, з можливістю перевісити праворуч або ліворуч, без демонтажу кришки.
Дизайн шафи має прямі та чіткі лінії, що робить його дуже стильним і дозволяє вписуватись в будь-який інтер'єр.
Спроектований під встановлення низьковольтних модульних пристроїв. Наприклад, автоматичних вимикачів, реле, пристроїв захисного відключення, диференціальних вимикачів, контакторів, або будь-якого іншого обладнання.
Щиток може використовуватися для розподілу електроенергії, напругою до 1000 В змінного струму або 1500 В постійного струму
Технічні характеристики:

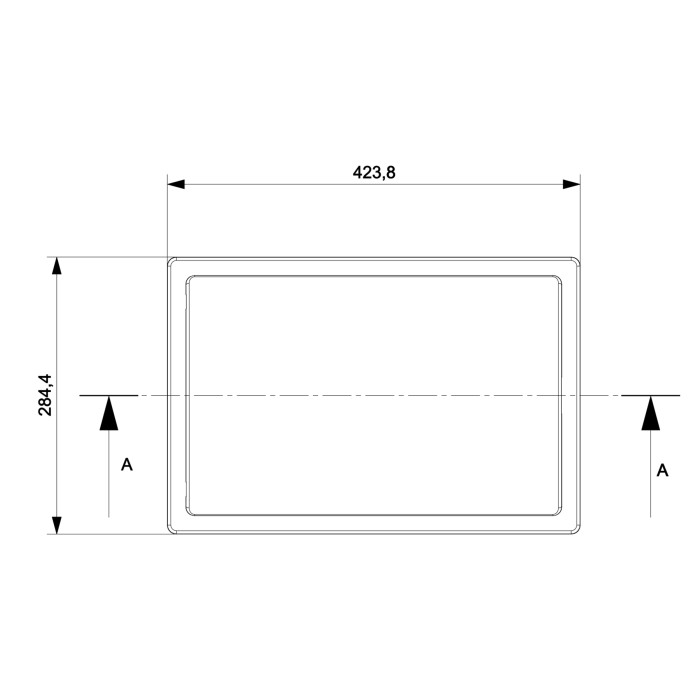

- Зовнішні розміри (Висота х Ширина х Глибина): 284x424x97 мм

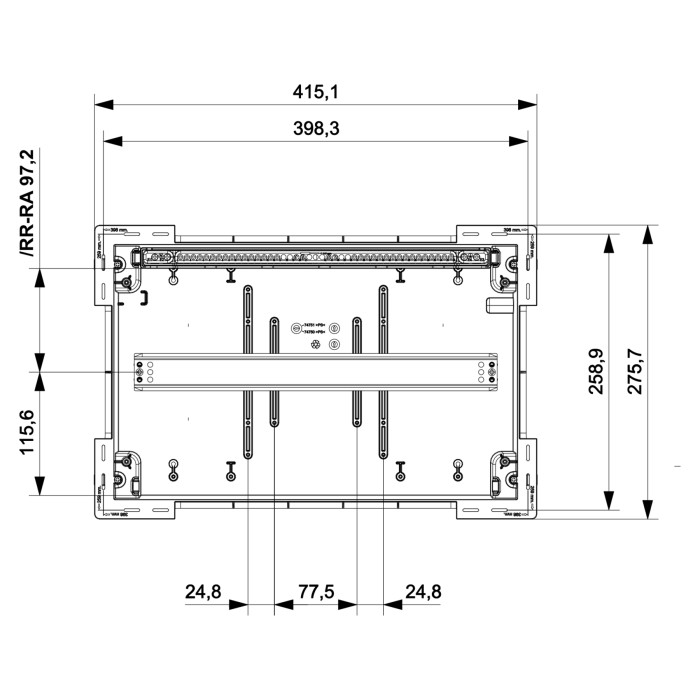

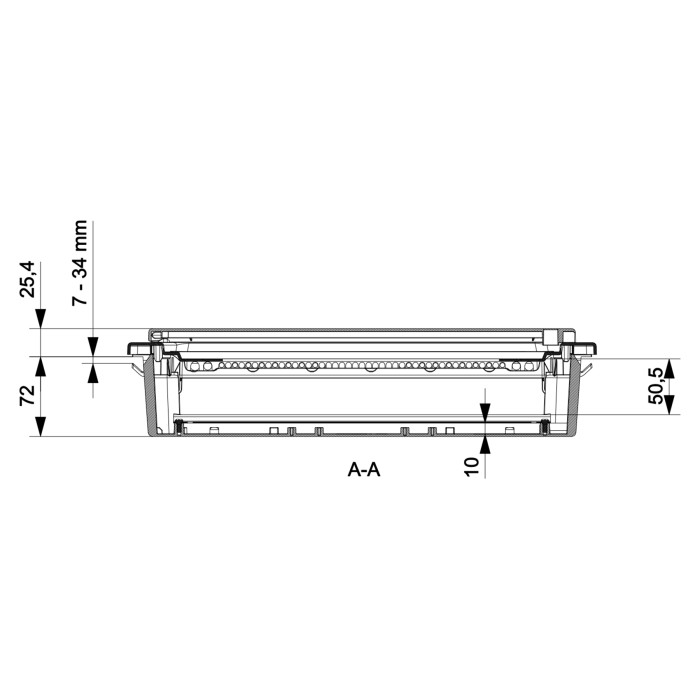

- Розміри зазору для прихованого монтажу (ВхШхГ): 256x396x72 мм

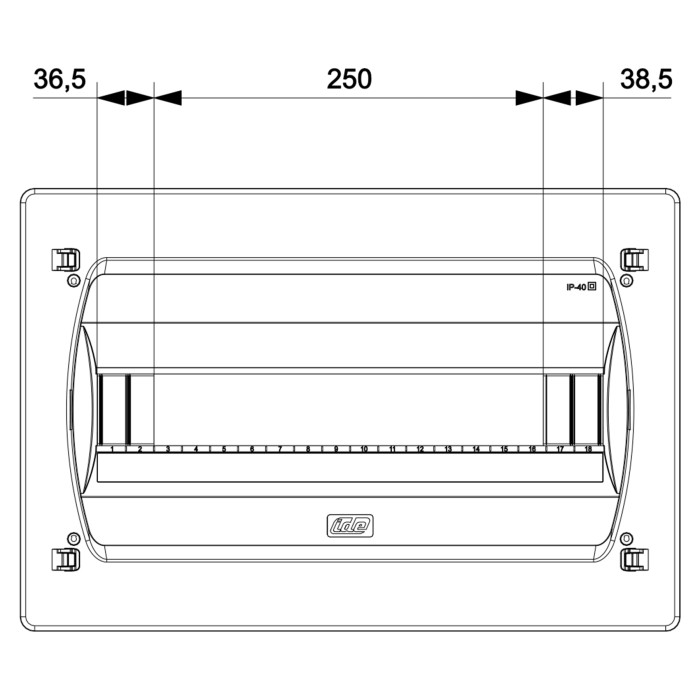

- Кількість модулів: 1х18 DIN-рейка
- Встановлення: приховане встановлення в порожнисті стіни
- Колір: RAL 9003
- Вікно: Прозоре
- Вага (кг):1,89
- Кабельні вводи: Знизу: 1xM50/M40 7xM25/M20 8xM25/M16 - Ззаду: 2xM40/M32 4xM25 - Зліва: 2xØ32 - Праворуч: 2xØ32
- Перетини кабелю: 8x(2,5-6 мм2)+8x(4-10 мм2)+1x(10-25 мм2)+1x(16-35 мм2)
- Матеріали: Безгалогенні пластикові матеріали. Основа: V0 PS. Каркас: ABS
- Матеріал кришки-вікна-дверей: тонований пластик
- Ступінь захисту: IP40
- Стійкість до ударів: IK08
- Стійкість до розжарювання: 850 ºC
- Випробування тиску кульки: 70 ºC
- Діапазон температур навколишнього середовища: -25 ºC / +40 ºC
- Максимальна робоча напруга: 1000 В змінного струму / 1500 В постійного струму
- Номінальний струм: 125А
- Подвійна ізоляція: Клас II
Сертифікати та стандарти:
- Директива :2014/35/EU
- Стандарти: IEC 62208, IEC 61439-1
Поставляється в індивідуальній картонній упаковці у комплект постачання щита входить:
- Латунні затискачі РЕ + N
- Модульні заглушки
- DIN-рейки з фіксацією до цокольної частини корпусу із достатнім простором для кабелю
Characteristics
Бренд
IDE
Вага
1.89 кг
Виробник
IDE ELECTRIC, S.L.
Висота
284 мм
Глибина
97 мм
Кількість модулів
18 шт
Клас ізоляції
Class II
Колір
RAL 9003 (Білий)
Країна походження
Іспанія
Країна реєстрації бренду
Іспанія
Максимальна робоча напруга
1000 (змінного струму) / 1500 (постійного струму) В
Матеріал корпусу
Пластик
Номінальний струм
125 А
Серія
GOLD
Спосіб монтажу
Вбудований
Ступінь захисту
40 IP
Температура експлуатації
-25...+40 °C
Тип
Щит
Тип дверцят
Прозорі
Ширина
424 мм
