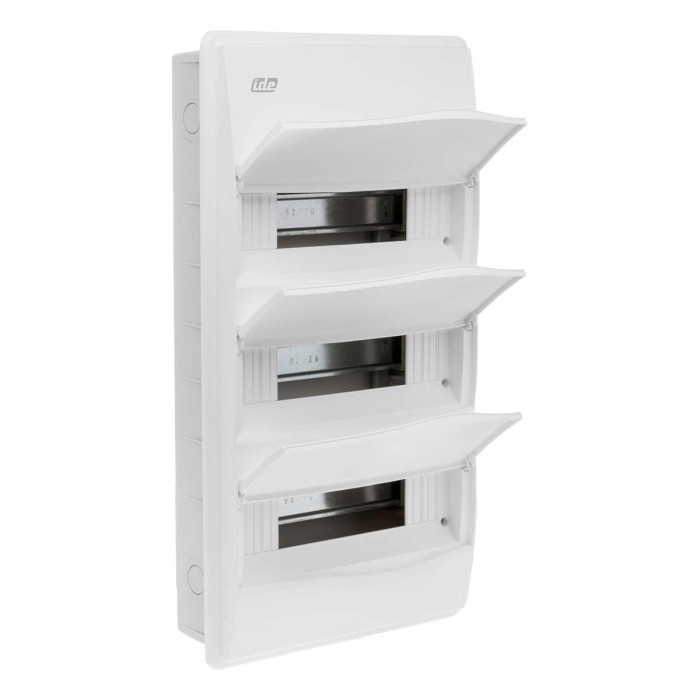

Корпус розподільчий від відомого іспанського виробника IDE з не прозорими дверцятами для пристроїв до 63A.
Спроектований під встановлення низьковольтних модульних пристроїв. Наприклад, автоматичних вимикачів, реле, пристроїв захисного відключення, диференціальних вимикачів, контакторів, або будь-якого іншого обладнання.
Корпус може використовуватися для розподілу електроенергії, напругою до 1000 В змінного струму та 1500 В постійного струму.
Технічні характеристики:
- Зовнішні розміри (Висота х Ширина х Глибина): 544x285x118 мм
- Кількість модулів: 3х12 DIN-рейка
- Встановлення: на поверхню
- Колір: RAL 9003

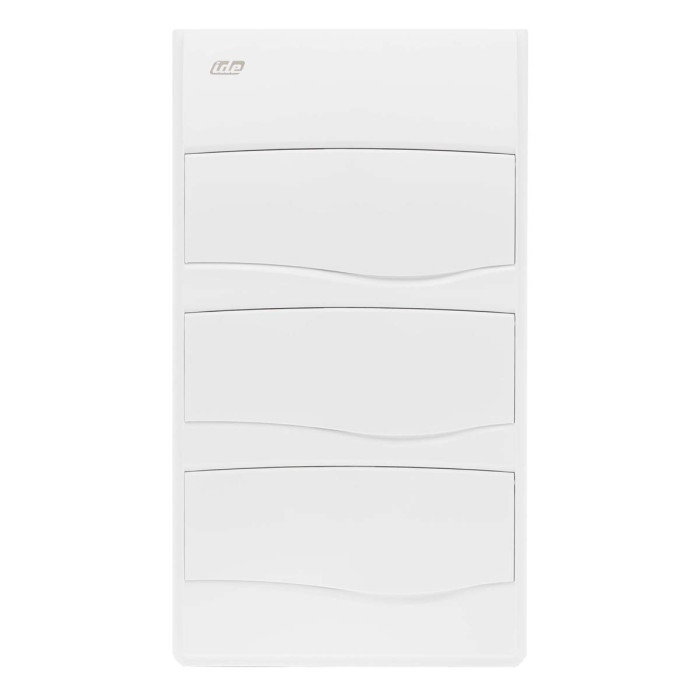

- Вікно: не прозоре
- Вага (кг): 1,95

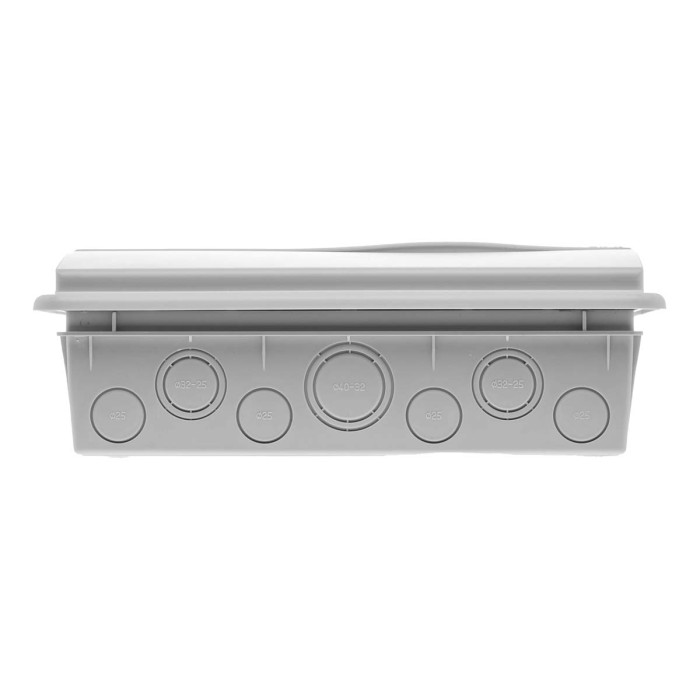

- Кабельні вводи: Зверху: 4xM25-2xM25/32-1xM32/40; Знизу: 4xM25-2xM25/32-1xM32/40; Зліва: 2xM25; Праворуч: 2xM25
- Перетини кабелю: 1x(10-25mm2)+1x(4-10 mm2)+12x(2,5-6 mm2)
- Матеріали: пластик без галогенів. полістирол
- Матеріал кришки-вікна-дверей: тонований пластик
- Ступінь захисту: IP40
- Стійкість до ударів: IK08
- Стійкість до розжарювання: 850 ºC
- Випробування тиску кульки: 70 ºC
- Діапазон температур навколишнього середовища: -25 ºC / +40 ºC
- Максимальна робоча напруга: 1000 В змінного струму / 1500 В постійного струму
- Номінальний струм: 63А
- Подвійна ізоляція: Клас II
Сертифікати та стандарти:
- Директива :2014/35/EU
- Стандарти: IEC 62208, IEC 61439-1

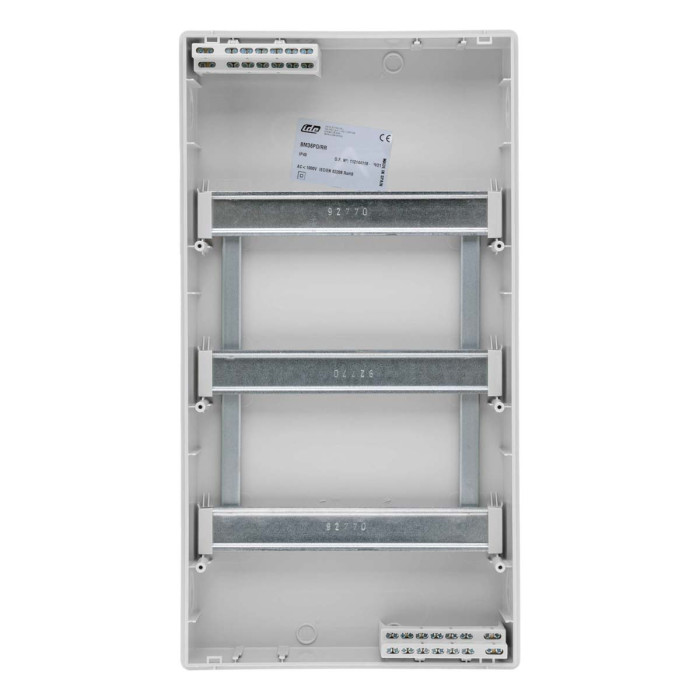

В комплект постачання корпуса входить:
- Шина N + PE
- Модульні заглушки
- DIN-рейки з фіксацією до цокольної частини корпусу із достатнім простором для кабелю
Characteristics
Бренд
IDE
Вага
1.95 кг
Виробник
IDE ELECTRIC, S.L.
Висота
497 мм
Глибина
65 мм
Кількість модулів
36 шт
Клас ізоляції
Class II
Колір
RAL 9003 (Білий)
Країна походження
Іспанія
Країна реєстрації бренду
Іспанія
Максимальна робоча напруга
1000 (змінного струму) / 1500 (постійного струму) В
Матеріал корпусу
Пластик
Номінальний струм
63 А
Серія
ORO
Спосіб монтажу
Вбудований
Ступінь захисту
40 IP
Температура експлуатації
-25...+40 °C
Тип
Щит
Тип дверцят
Непрозорі
Ширина
263 мм

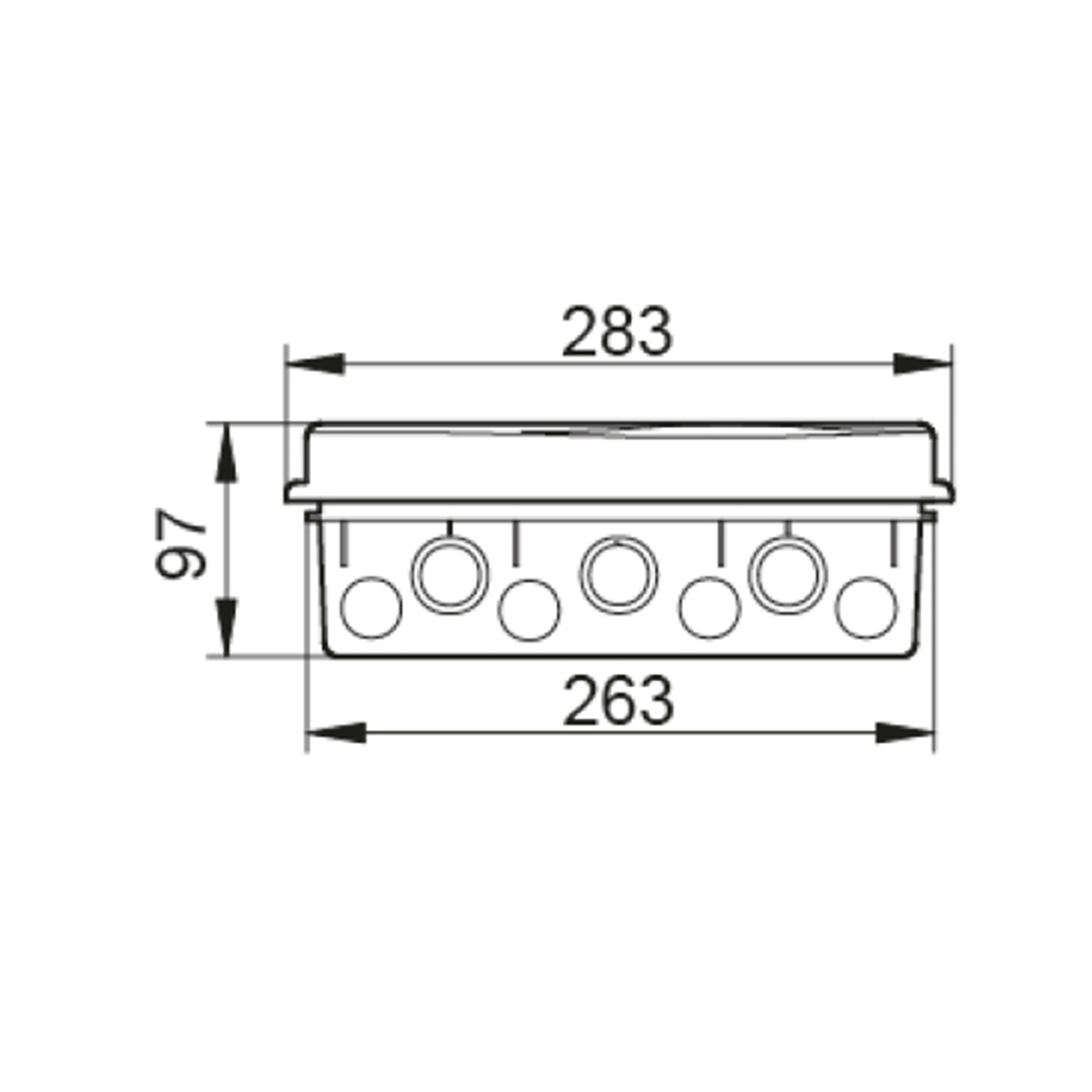

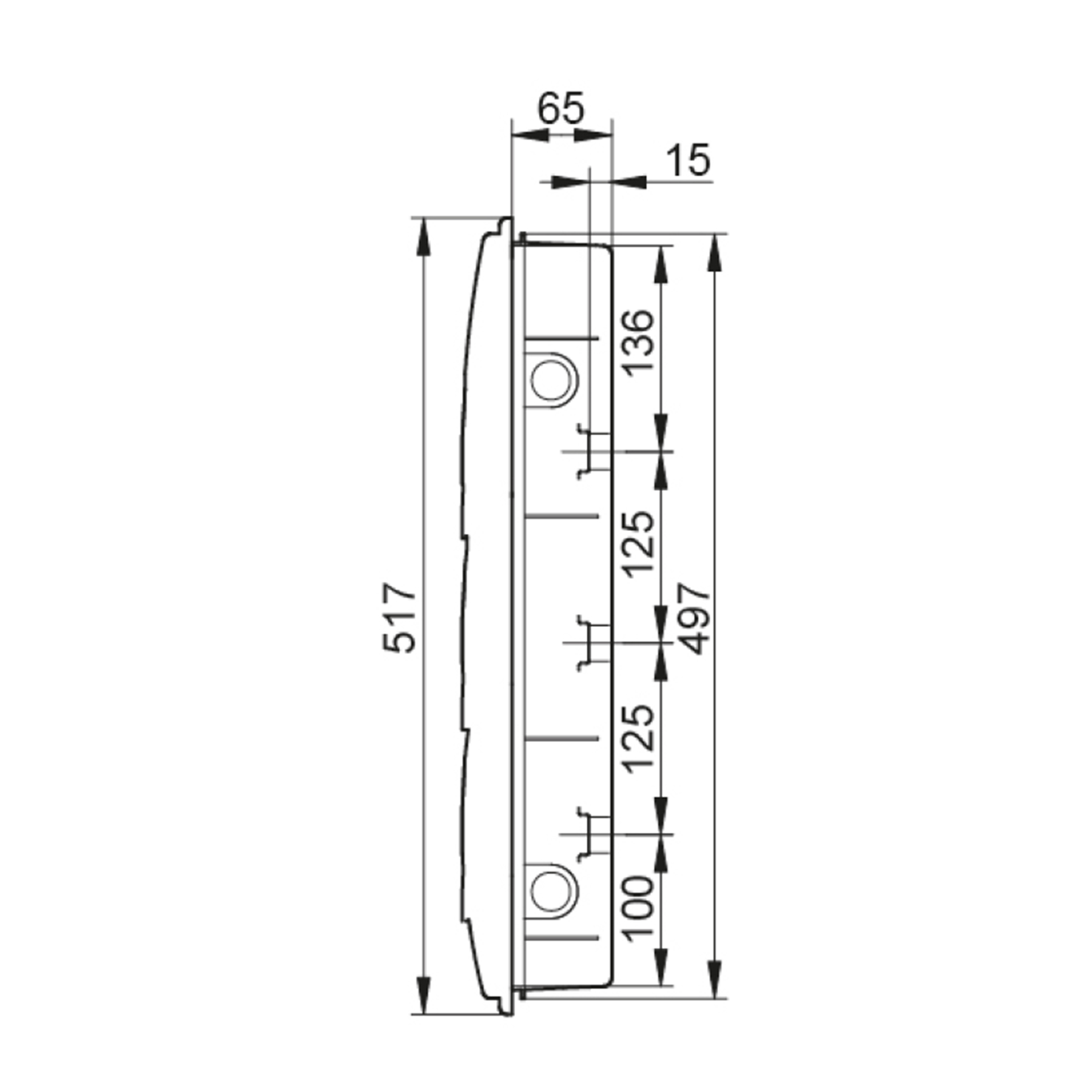

Креслення
Сертифікати
