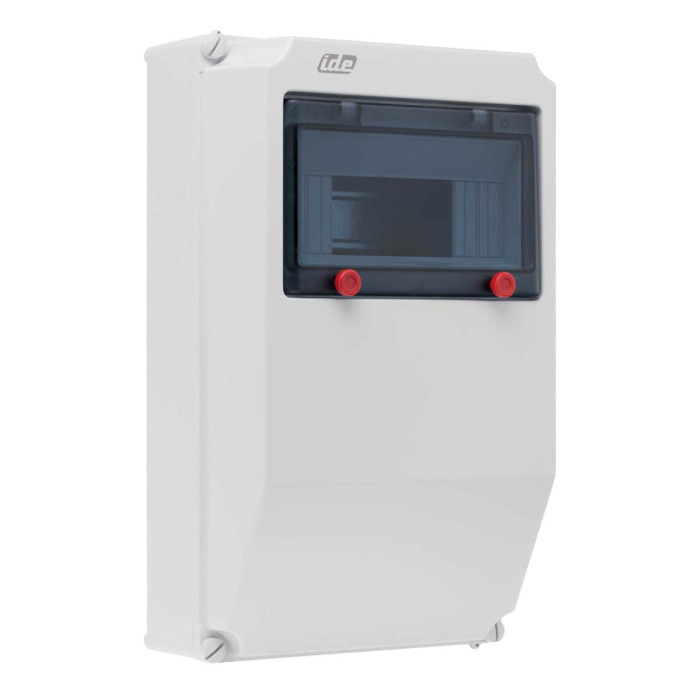

Настінний щит для силових розеток для зовнішнього встановлення, від відомого іспанського виробника IDE з прозорим вікном. Розрахований на 9 модулів. Маючи ступінь захисту IP67, він повністю пилонепроникний і захищений від водяних струменів з усіх боків.
Виготовлений з без галогенного ABS пластику, його рекомендовано для використання на відкритому повітрі, оскільки має захист від ультрафіолету відповідно до ISO 4892-2. Безпека та зручність гарантуються завдяки подвійному притиску між рамою та вікном, що робить закриття ручним та надійним. Крім того, гвинти, що з'єднують основу і раму, є герметичними, що полегшує монтаж.

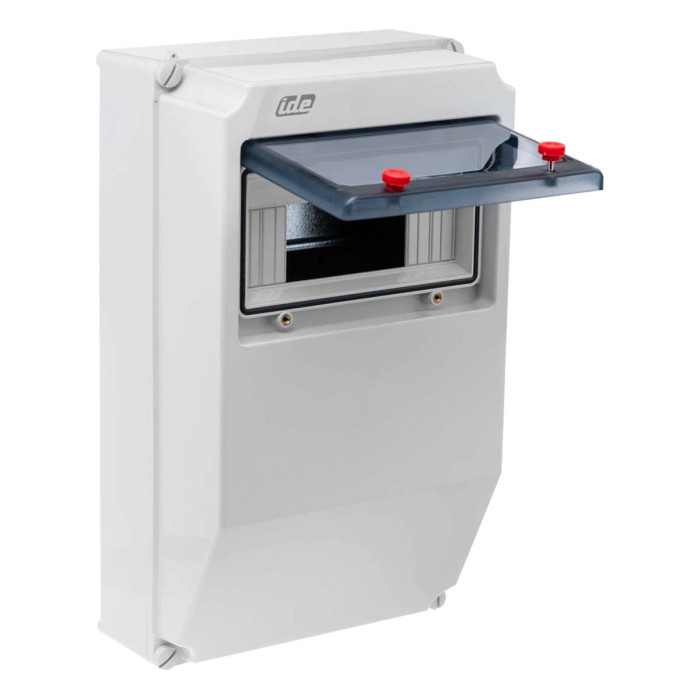

Система фіксації вікна під кутом 90° полегшує доступ до монтажу.
Спроєктований під встановлення промислових роз'ємів і низьковольтних модульних пристроїв. Щит може використовуватися для управління і розподілу електроенергії в будівництві, промисловості, торгових та побутових секторах.
Технічні характеристики:

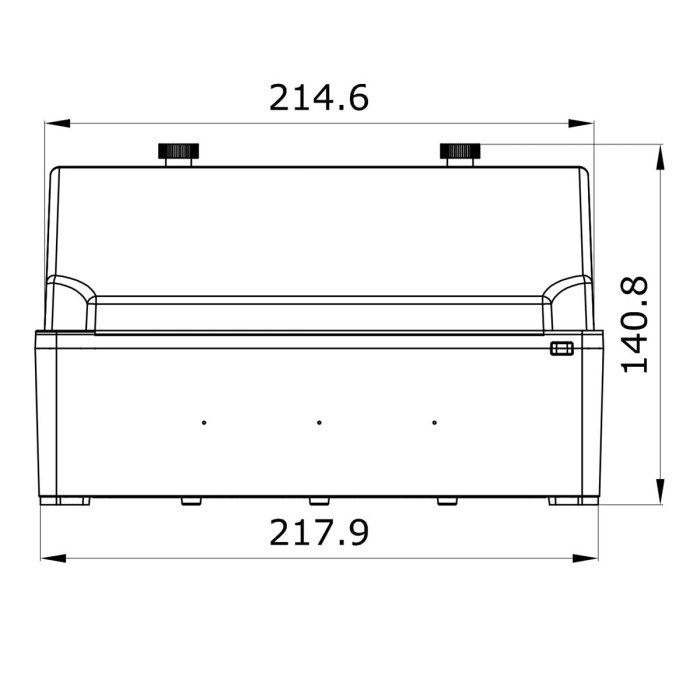

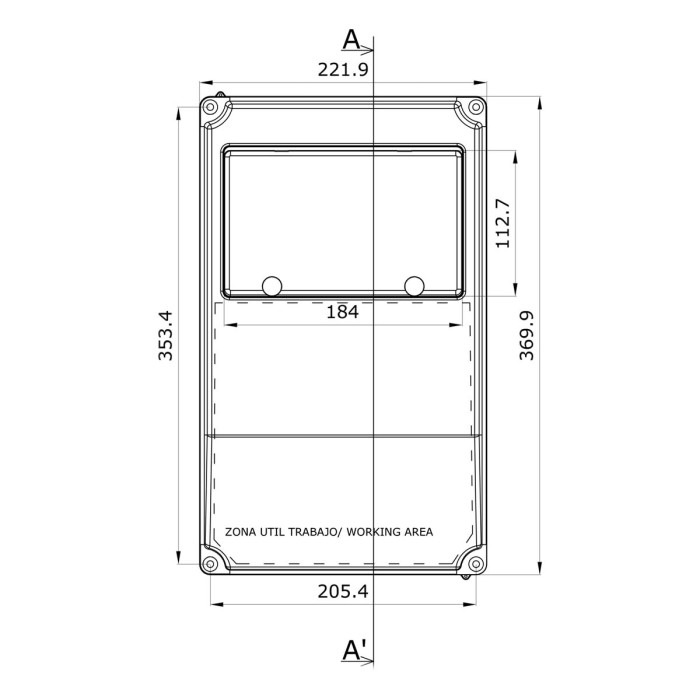

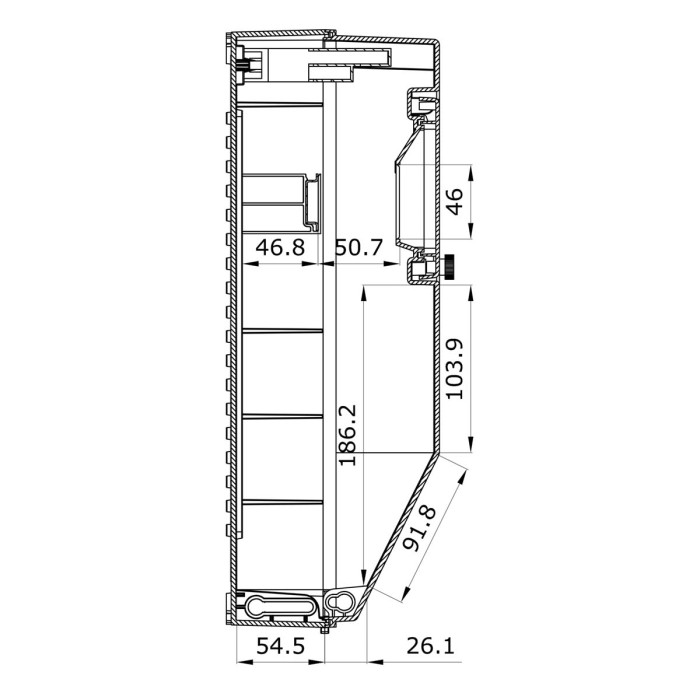

- Зовнішні розміри (Висота х Ширина х Глибина): 369x222x130мм
- Кількість модулів: 1x9 DIN-рейка
- Встановлення: на поверхню
- Колір: RAL 7035
- Вікно: Прозоре
- Вага (кг):1,46
- Матеріали: Рама та основа: ABS. Рекомендовано для використання на відкритому повітрі: УФ захист за стандартом ISO 4892-2, метод A: 500h.
- Матеріал кришки-вікна-дверей: тонований пластик, захист від ультрафіолету
- Перетин кабелю Нейтраль і Земля: 1x(10-25mm2)+1x(4-10 mm2)+8x(2,5-6 mm2)
- Ступінь захисту: IP67
- Стійкість до ударів: IK08
- Стійкість до розжарювання: 650 ºC
- Випробування тиску кульки: 70 ºC
- Діапазон температур навколишнього середовища: -25 ºC / +40 ºC
- Максимальна робоча напруга: 1000 В змінного струму / 1500 В постійного струму
- Номінальний струм: 63А
- Подвійна ізоляція: Клас II
Сертифікати та стандарти:
- Директива :2014/35/EU
- Стандарти: IEC 62208, IEC 61439-1
У комплект постачання щита входить:
- Шина N + PE

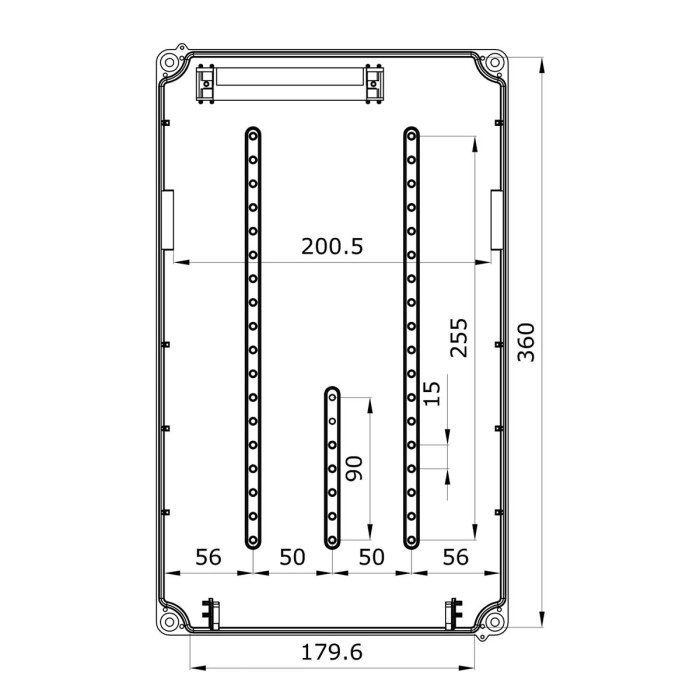

- DIN-рейки з фіксацією до цокольної частини корпусу із достатнім простором для кабелю
Characteristics
Бренд
IDE
Вага
1.46 кг
Виробник
IDE ELECTRIC, S.L.
Висота
369 мм
Глибина
130 мм
Кількість модулів
9 шт
Клас ізоляції
Class II
Колір
RAL 7035 (Світло-сірий)
Країна походження
Іспанія
Країна реєстрації бренду
Іспанія
Максимальна робоча напруга
1000 (змінного струму) / 1500 (постійного струму) В
Матеріал корпусу
Пластик
Номінальний струм
63 А
Серія
PRYMA
Спосіб монтажу
Навісний
Ступінь захисту
67 IP
Температура експлуатації
-25...+40 °C
Тип
Щит
Тип дверцят
Прозорі
Ширина
222 мм
